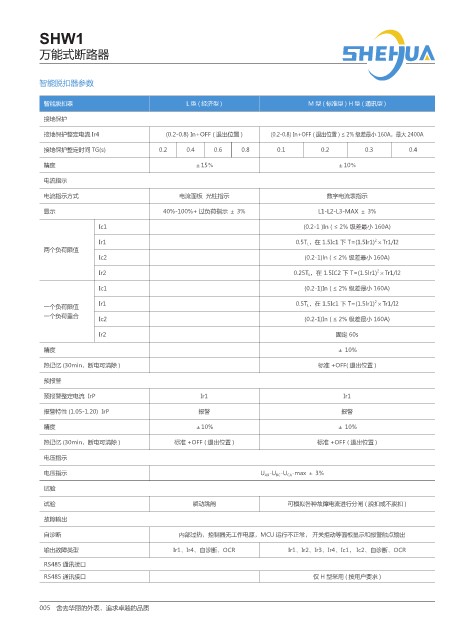

SHW1

万能式断路器

智能脱扣器参数

智能脱扣器 L型(经济型) M型(标准型) H型(通讯型)
接地保护

接地保护整定电流 Ir4 (0.2-0.8) In+OFF ( 退出位置 ) (0.2-0.8) In+OFF ( 退出位置 ) ≤ 2% 级差最小 160A，最大 2400A

接地保护整定时间 TG(s) 0.2 0.4 0.6 0.8 0.1 0.2 0.3 0.4
精度 ±15％ ±10％
电流指示

电流指示方式 电流面板 光柱指示 数字电流表指示
显示 40%-100%+ 过负荷指示 ± 3% L1-L2-L3-MAX ± 3%

Ic1 (0.2-1 )In ( ≤ 2% 级差最小 160A)
Ir1 0.5T L ，在 1.5Ic1 下 T=(1.5Ir1) ×Tr1/I2
2
两个负荷限值
Ic2 (0.2-1)ln ( ≤ 2% 级差最小 160A)
2
Ir2 0.25T L ，在 1.5IC2 下 T=(1.5lr1) ×Tr1/l2
Ic1 (0.2-1)In ( ≤ 2% 级差最小 160A)
2
一个负荷限值 Ir1 0.5T L ，在 1.5Ic1 下 T=(1.5lr1) ×Tr1/I2
一个负荷重合 Ic2 (0.2-1)In ( ≤ 2% 级差最小 160A)

Ir2 固定 60s

精度 ± 10%
热记忆 (30min，断电可清除 ) 标准 +OFF( 退出位置 )

预报警
预报警整定电流 IrP Ir1 Ir1

报警特性 (1.05-1.20) IrP 报警 报警
精度 ±10% ± 10%

热记忆 (30min，断电可清除 ) 标准 +OFF ( 退出位置 ) 标准 +OFF ( 退出位置 )
电压指示

电压指示 U AB -U BC -U CA -max ± 3%
试验
试验 瞬动跳闸 可模拟各种故障电流进行分闸 ( 脱扣或不脱扣 )

故障输出

自诊断 内部过热，控制器无工作电源，MCU 运行不正常， 开关拒动等面板显示和报警触点输出
输出故障类型 Ir1、Ir4、自诊断、OCR Ir1、Ir2、Ir3、Ir4、Ic1， Ic2、自诊断、OCR
RS485 通讯接口
RS485 通讯接口 仅 H 型采用 ( 按用户要求 )
