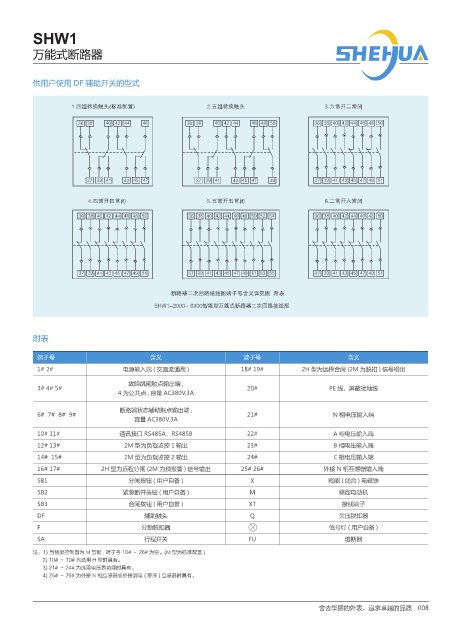

SHW1

万能式断路器

供用户使用 DF 辅助开关的型式

1.四组转换触头(标准配置) 2.五组转换触头 3.六常开二常闭
36 38 40 42 44 46 36 38 40 42 44 46 48 50 36 38 40 42 44 46 48 50

37 39 41 43 45 47 37 39 41 43 45 47 49 37 39 41 43 45 47 49 51

4.四常开四常闭 5.五常开五常闭 6.二常开六常闭
36 38 40 42 44 46 48 50 36 38 40 42 44 46 48 50 52 54 36 38 40 42 44 46 48 50

37 39 41 43 45 47 49 51 37 39 41 43 45 47 49 51 53 55 37 39 41 43 45 47 49 51

断路器二次回路接线图端子号含义详见图 附表
SHW1-2000～6300智能型万能式断路器二次回路接线图

附表

端子号 含义 端子号 含义
1# 2# 电源输入端 ( 交直流通用 ) 18# 19# 2H 型为远程合闸 (2M 为脱扣 ) 信号输出
故障跳闸触点输出端 ,
3# 4# 5# 20# PE 线，屏蔽接地线
4 为公共点 , 容量 AC380V,3A
断路器状态辅助触点输出端 ,
6# 7# 8# 9# 21# N 相电压输入端
容量 AC380V,3A
10# 11# 通讯接口 RS485A、RS485B 22# A 相电压输入端
12# 13# 2M 型为负载监控 1 输出 23# B 相电压输入端
14# 15# 2M 型为负载监控 2 输出 24# C 相电压输入端
16# 17# 2H 型为远程分闸 (2M 为预报警 ) 信号输出 25# 26# 外接 N 相互感器输入端
SB1 分闸按钮 ( 用户自备 ) X 释能 ( 闭合 ) 电磁铁
SB2 紧急断开按钮 ( 用户自备 ) M 储能电动机
SB3 合闸按钮 ( 用户自备 ) XT 接线端子
DF 辅助触头 Q 欠压脱扣器
F 分励脱扣器 信号灯 ( 用户自备 )
SA 行程开关 FU 熔断器
注：1) 当智能控制器为 M 型时 , 端子号 10# ～ 26# 为空。(M 型为标准配置 )
2) 10# ～ 19# 为选用 H 型时具有。
3) 21# ～ 24# 为选用电压表功能时具有。
4) 25# ～ 26# 为外接 N 相互感器或外接漏电 ( 零序 ) 互感器时具有。
