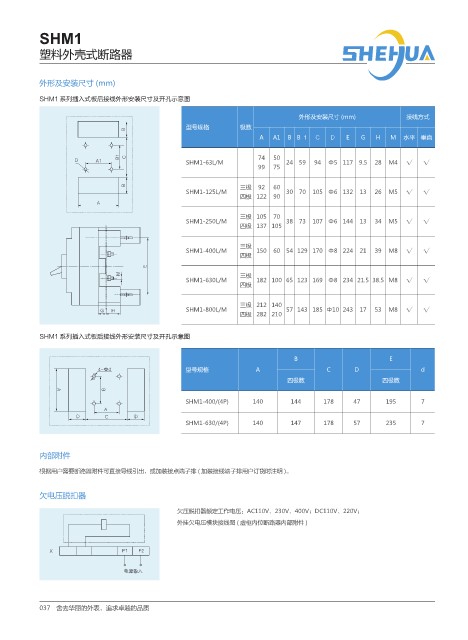

SHM1

塑料外壳式断路器

外形及安装尺寸 (mm)

SHM1 系列插入式板后接线外形安装尺寸及开孔示意图

外形及安装尺寸 (mm) 接线方式
型号规格 极数
#
A A1 B B １ Ｃ Ｄ E G H M 水平 垂直

# $ 74 50
% " SHM1-63L/M 24 59 94 Ф5 117 9.5 28 M4 √ √
99 75

# 三极 92 60
SHM1-125L/M 30 70 105 Ф6 132 13 26 M5 √ √
四极 122 90
"
三极 105 70
SHM1-250L/M 38 73 107 Ф6 144 13 34 M5 √ √
四极 137 105

三极
SHM1-400L/M 150 60 54 129 170 Ф8 224 21 39 M8 √ √
四极
&
. 三极
SHM1-630L/M 182 100 65 123 169 Ф8 234 21.5 38.5 M8 √ √
四极
三极 212 140
( ) SHM1-800L/M 57 143 185 Ф10 243 17 53 M8 √ √
四极 282 210

SHM1 系列插入式板后接线外形安装尺寸及开孔示意图

B E
ÐE 型号规格 A C D d
四极数 四极数
"
#
SHM1-400/(4P) 140 144 178 47 195 7
"
% $ %
SHM1-630/(4P) 140 147 178 57 235 7

内部附件

根据用户需要断路器附件可直接导线引出，或加装接点端子排 ( 加装接线端子排用户订货时注明 )。

欠电压脱扣器

欠压脱扣器额定工作电压：AC110V、230V、400V；DC110V、220V；
外挂欠电压模块接线图 ( 虚框内位断路器内部附件 )

9 1 1

⩡⎼䒿ڑ

037 舍去华丽的外表，追求卓越的品质
