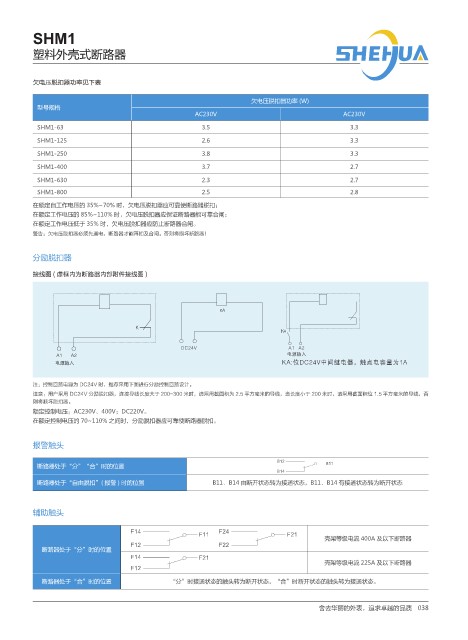

SHM1


          塑料外壳式断路器



          欠电压脱扣器功率见下表

                                                                  欠电压脱扣器功率 (W)
           型号规格
                                                   AC230V                                 AC230V
           SHM1-63                                   3.5                                   3.3
           SHM1-125                                  2.6                                   3.3
           SHM1-250                                  3.8                                   3.3
           SHM1-400                                  3.7                                   2.7
           SHM1-630                                  2.3                                   2.7
           SHM1-800                                  2.5                                   2.8
          在额定自工作电压的 35%~70% 时,欠电压脱扣器应可靠使断路器脱扣;
          在额定工作电压的 85%~110% 时,欠电压脱扣器应保证断路器能可靠合闸;
          在额定工作电压低于 35% 时,欠电压脱扣器应防止断路器合闸。
          警告:欠电压脱扣器必须先通电,断路器才能再扣及合闸。否则将损坏断路器!


          分励脱扣器

          接线图 ( 虚框内为断路器内部附件接线图 )




                                                          ,"
                                    ,
                                                                          , "

                                                %$  7                      "  "
                "   "
               ⩡⎼䒿ڑ                                                       ," ѹ%$  7͙䬠㐓⩡ஔ喏㼒◥⩡ქ䛻ͦ "


          注:控制回路电源为 DC24V 时,推荐采用下图进行分励控制回路设计。
          注意:用户采用 DC24V 分励脱扣器,连接导线长度大于 200~300 米时,请采用截面积为 2.5 平方毫米的导线,当长度小于 200 米时,请采用截面积位 1.5 平方毫米的导线,否
          则将顺坏脱扣器。
          额定控制电压:AC230V、400V;DC220V。
          在额定控制电压的 70~110% 之间时,分励脱扣器应可靠使断路器脱扣。


          报警触头

                                                                        #
           断路器处于“分”“合”时的位置                                                           #
                                                                        #
           断路器处于“自由脱扣”( 报警 ) 时的位置                       B11、B14 由断开状态转为接通状态,B11、B14 有接通状态转为断开状态



          辅助触头

                                   '                     '
                                                    '                      '
                                                                                     壳架等级电流 400A 及以下断路器
                                   '                     '
            断路器处于“分”时的位置
                                   '                '
                                                                                     壳架等级电流 225A 及以下断路器
                                   '
            断路器处于“合”时的位置                     “分”时接通状态的触头转为断开状态,“合”时断开状态的触头转为接通状态。
