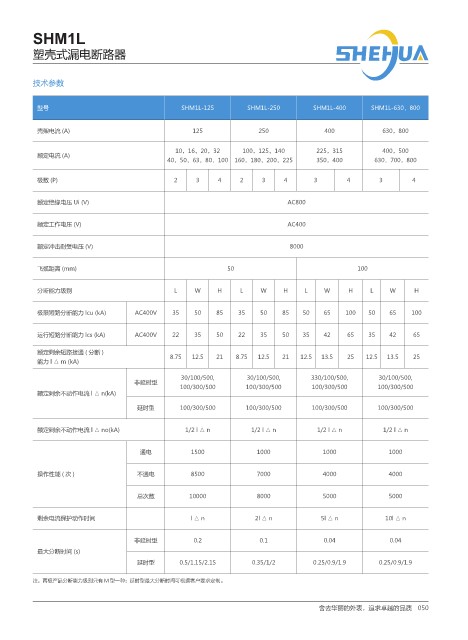

SHM1L

塑壳式漏电断路器

技术参数

型号 SHM1L-125 SHM1L-250 SHM1L-400 SHM1L-630，800

壳架电流 (A) 125 250 400 630，800

10，16，20，32 100，125，140 225，315 400，500
额定电流 (A)
40，50，63，80，100 160，180，200，225 350，400 630，700，800
极数 (P) 2 3 4 2 3 4 3 4 3 4

额定绝缘电压 Ui (V) AC800

额定工作电压 (V) AC400

额定冲击耐受电压 (V) 8000

飞弧距离 (mm) 50 100

分断能力级别 L W H L W H L W H L W H

极限短路分断能力 lcu (kA) AC400V 35 50 85 35 50 85 50 65 100 50 65 100

运行短路分断能力 lcs (kA) AC400V 22 35 50 22 35 50 35 42 65 35 42 65

额定剩余短路接通 ( 分断 ) 8.75 12.5 21 8.75 12.5 21 12.5 13.5 25 12.5 13.5 25
能力 l △ m (kA)
30/100/500, 30/100/500, 330/100/500, 30/100/500,
非延时型
100/300/500 100/300/500 100/300/500 100/300/500
额定剩余不动作电流 l △ n(kA)
延时型 100/300/500 100/300/500 100/300/500 100/300/500

额定剩余不动作电流 l △ no(kA) 1/2 l △ n 1/2 l △ n 1/2 l △ n 1/2 l △ n

通电 1500 1000 1000 1000

操作性能 ( 次 ) 不通电 8500 7000 4000 4000

总次数 10000 8000 5000 5000

剩余电流保护动作时间 l △ n 2l △ n 5l △ n 10l △ n

非延时型 0.2 0.1 0.04 0.04
最大分断时间 (s)
延时型 0.5/1.15/2.15 0.35/1/2 0.25/0.9/1.9 0.25/0.9/1.9

注：两极产品分断能力级别只有 M 型一种；延时型最大分断时间可根据客户要求定制。

舍去华丽的外表，追求卓越的品质 050
