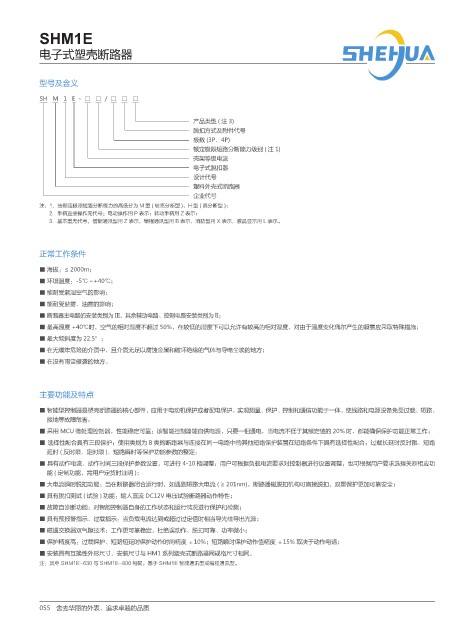

SHM1E

电子式塑壳断路器

型号及含义

SH M 1 E - □ □ / □ □ □

产品类型 ( 注 3)
脱扣方式及附件代号
极数 (3P、4P)
额定极限短路分断能力级别 ( 注 1)
壳架等级电流
电子式脱扣器
设计代号
塑料外壳式断路器
企业代号
注：1．按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 )；
2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显示用 L 表示。

正常工作条件

■ 海拔：≤ 2000m；
■ 环境温度：-5℃ ~+40℃；
■ 能耐受潮湿空气的影响；
■ 能耐受盐雾、油雾的影响；
■ 断路器主电路的安装类别为 III，其余辅助电路、控制电路安装类别为 lI；
■ 最高温度 +40℃时，空气的相对湿度不超过 50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施；
■ 最大倾斜度为 22.5°；
■ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
■ 在没有雨雪侵袭的地方。

主要功能及特点

■ 智能型控制器是塑壳断路器的核心部件，应用于电动机保护或者配电保护，实现测量、保护、控制和通信功能于一体，使线路和电源设备免受过载、短路、
接地等故障危害。
■ 采用 MCU 微处理控制器，性能稳定可靠：该智能控制器能自供电源，只要一相通电，当电流不低于其额定值的 20% 时，都能确保保护功能正常工作；
■ 选择性配合具有三段保护：使用类别为 B 类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合：过载长延时反时限、短路
延时 ( 反时限、定时限 )、短路瞬时等保护功能参数的整定：
■ 具有动作电流、动作时间三段保护参数设置，可进行 4-10 档调整：用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关断相应功
能 ( 定制功能，需用户定货时注明 )；
■ 大电流瞬时脱扣功能：当在断路器闭合运行时，如遇到短路大电流 ( ≥ 201nm)，断路器磁脱扣机构可直接脱扣，双重保护更加可靠安全；
■ 具有脱扣测试 ( 试验 ) 功能：输人直流 DC12V 电压试验断路器动作特性；
■ 故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测；
■ 具有预报警指示、过载指示：当负载电流达到或超过过定值时相当导光柱导出光源；
■ 磁通交换器双气隙技术：工作更可靠稳定，杜绝误动作、脱扣可靠、功率微小；
■ 保护精度高：过载保护、短路短延时保护动作时间精度 ±10%；短路瞬时保护动作值精度 ±15% 取决于动作电话；
■ 安装具有互换性外形尺寸、安装尺寸与 HM1 系列塑壳式断路器同规格尺寸相同。
注：其中 SHM1E-630 与 SHM1E-800 相同，基于 SHM1E 智能通讯型或编程通讯型。

055 舍去华丽的外表，追求卓越的品质
