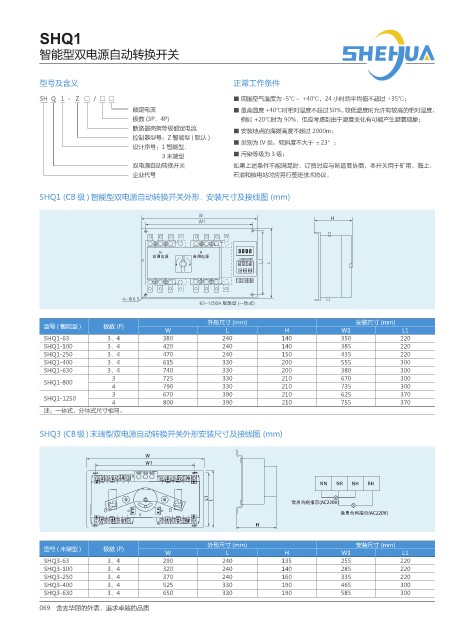

SHQ1

智能型双电源自动转换开关

型号及含义 正常工作条件

SH Q 1 - Z □ / □ □ ■ 周围空气温度为 -5℃～ +40℃，24 小时的平均值不超过 +35℃；
额定电流 ■ 最高温度+40℃时相对湿度不超过50%， 较低温度时允许有较高的相对湿度，
极数 (3P、4P) 例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
断路器壳架等级额定电流 ■ 安装地点的海拔高度不超过 2000m；
控制器型号：Z智能型(默认)
■ 类别为 IV 类。倾斜度不大于 ±23°；
设计序号：1 智能型、
3 末端型 ■ 污染等级为 3 级；
双电源自动转换开关 如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、
企业代号 石油和核电站时应另行签定技术协议。

SHQ1 (CB 级 ) 智能型双电源自动转换开关外形、安装尺寸及接线图 (mm)

8 )
8

Ԥႂຸఄᑞଌ҃٧
᝹Ꮅ ሧͮ ܘ ђ - -
5GV
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय
外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
W L H W1 L1
SHQ1-63 3、4 380 240 140 350 220
SHQ1-100 3、4 420 240 140 385 220
SHQ1-250 3、4 470 240 150 435 220
SHQ1-400 3、4 615 330 200 555 300
SHQ1-630 3、4 740 330 200 380 300
3 725 330 210 670 300
SHQ1-800
4 790 330 210 735 300
3 670 390 210 625 370
SHQ1-1250
4 800 390 210 755 370
注：一体式，分体式尺寸相同。

SHQ3 (CB 级 ) 末端型双电源自动转换开关外形安装尺寸及接线图 (mm)

8
8
׈ჷ ӈކ Сކ
// /3 /) 3)
-
-
ӈႨކᅃᆷൕ "$ 7
СႨކᅃᆷൕ "$ 7
)

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 ) 极数 (P)
W L H W1 L1
SHQ3-63 3、4 290 240 135 255 220
SHQ3-100 3、4 320 240 140 285 220
SHQ3-250 3、4 370 240 160 335 220
SHQ3-400 3、4 525 330 190 465 300
SHQ3-630 3、4 650 330 190 585 300
069 舍去华丽的外表，追求卓越的品质
