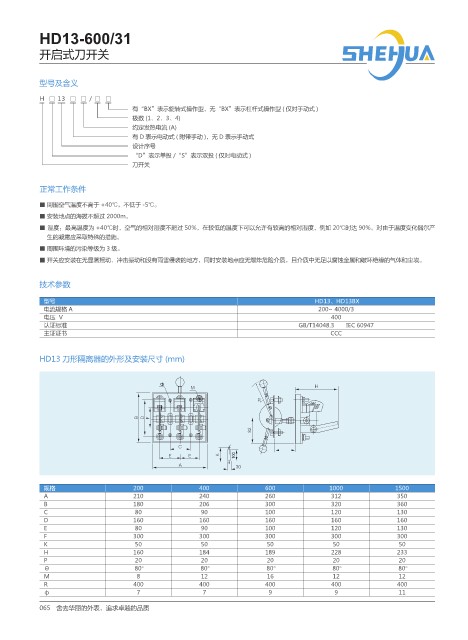

HD13-600/31

开启式刀开关

型号及含义

H □ 13 □ □ / □ □
有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型 ( 仅对手动式 )
极数 (1、2、3、4)
约定发热电流 (A)
有 D 表示电动式 ( 附带手动 )，无 D 表示手动式
设计序号
“D”表示单投 /“S”表示双投 ( 仅对电动式 )
刀开关

正常工作条件
■ 周围空气温度不高于 +40℃，不低于 -5℃。
■ 安装地点的海拔不超过 2000m。
■ 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
■ 周围环境的污染等级为 3 级。
■ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

技术参数

型号 HD13、HD13BX
电流规格 A 200~ 4000/3
电压 V 400
认证标准 GB/T14048.3 IEC 60947
主证证书 CCC

HD13 刀形隔离器的外形及安装尺寸 (mm)

Í )
.
3

# % '

$
& & ,
"

规格 200 400 600 1000 1500
A 210 240 260 312 350
B 180 206 300 320 360
C 80 90 100 120 130
D 160 160 160 160 160
E 80 90 100 120 130
F 300 300 300 300 300
K 50 50 50 50 50
H 160 184 189 228 233
P 20 20 20 20 20
Θ 80° 80° 80° 80° 80°
M 8 12 16 12 12
R 400 400 400 400 400
ф 7 7 9 9 11
065 舍去华丽的外表，追求卓越的品质
