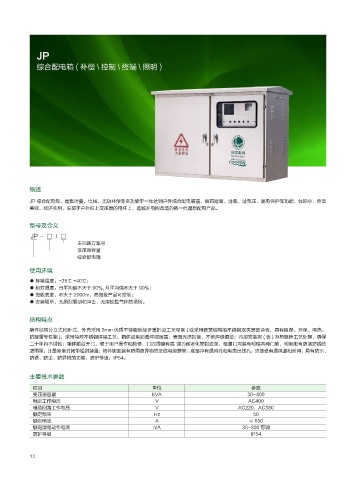

JP

综合配电箱(补偿\控制\终端\照明)

概述

JP 综合配电箱，是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型
美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

型号及含义
JP - □ / □
主回路方案号
变压器容量
综合配电箱

使用环境
● 环境温度：-25℃ +40℃；
● 相对湿度：日平均值不大于 90%, 月平均值不大于 90%；
● 海拔高度：不大于 2000m，高海拔产品可定制；
● 安装场所：无剧烈震动和冲击、无腐蚀性气体的场所。

结构特点
箱体结构分立式和卧式，外壳采用 2mm 优质不镑钢板经多重折边工艺弯制 ( 或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、
防凝露等性能 )，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁 ( 板 ) 为热镀锌工艺处理，确保
二十年内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有高 弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的
遮雨罩；计量室全封闭带铅封装置；箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、
防锈、防尘、防异物的功能，防护等级：IP54。

主要技术参数

项目 单位 参数
变压器容量 kVA 30~400
额定工作电压 V AC400
辅助回路工作电压 V AC220，AC380
额定频率 Hz 50
额定电流 A ≤ 630
额定漏电动作电流 mA 30~300 可调
防护等级 IP54
