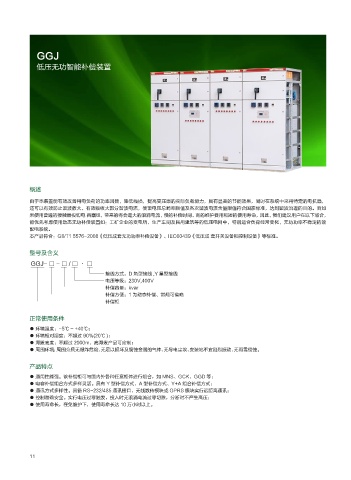

Page 16 - 申邦电气有限公司
P. 16
GGJ
低压无功智能补偿装置
概述
由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，
还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如
果使用普通的接触器投切电 容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，
能优先考虑使用动态无功补偿装置如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输
配电系统。
本产品符合：G8/T1 5576-2008《低压成套无功功率补偿设备》、IEC60439《低压成 套开关设备和控制设备》等标准。
型号及含义
GGJ- □ - □ / □ · □
接线方式：D 角型接线 ,Y 星型接线
电压等级：230V,400V
补偿容量：kvar
补偿方便：1 为动态补偿、常规可省略
补偿柜
正常使用条件
● 环境温度：-5℃ ~ +40℃；
● 环境相对湿度：不超过 90%(20℃ )；
● 海拔高度：不超过 2000m，高海拔产品可定制；
● 周围环境：周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。
产品特点
● 通用性能强。该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
● 电容补偿组合方式多样灵活。具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；
● 通讯方式多样性。具备 RS-232/485 通讯接口，无线数传模块或 GPRS 模块实行远距离通讯；
● 控制准确安全。实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
● 使用寿命长，在免维护下，使用寿命长达 10 万小时以上。
