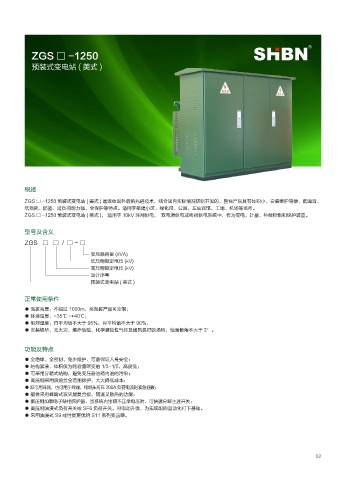

预装式变电站 ( 美式 )

概述

ZGS □ -1250 预装式变电站 ( 美式 ) 是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、
低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
ZGS □ -1250 预装式变电站 ( 美式 )， 适用于 10kV 环网供电， 双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。

型号及含义

ZGS □ □ / □ - □
变压器容量 (kVA)
低压侧额定电压 (kV)
高压侧额定电压 (kV)
设计序号
预装式变电站 ( 美式 )

正常使用条件
● 海拔高度：不超过 1000m，高海拔产品可定制；
● 环境温度：-35℃ ~+40℃；
● 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
● 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。

功能及特点

● 全绝缘、全密封、免少维护、可靠保证人身安全；
● 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
● 可采用分箱式结构，避免变压器油箱内油的污染；
● 高压侧采用双熔丝全范围保护，大大降低成本；
● 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
● 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
● 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
● 高压侧油浸式负荷开关或 SF6 负荷开关，可电动升级，为实现配网自动化打下基础。
● 采用油浸式 S9 或性能更优的 S11 系列变压器。
