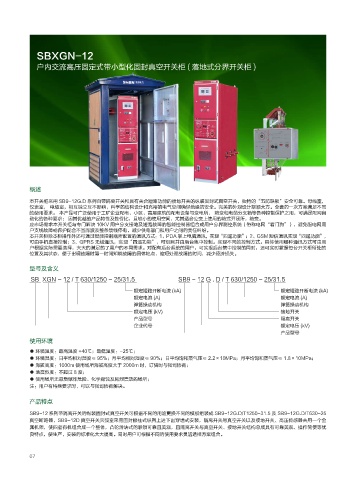

SBXGN-12

户内交流高压固定式带小型化固封真空开关柜 ( 落地式分界开关柜 )

概述

本开关柜采用 SB9-12G.D 系列自带隔离开关和具有关合短路功能的接地开关的纵装固封式真空开关，独特的“五防联锁”安全可靠。母线室，
仪表室， 电缆室，相互独立互不影响，科学的结构设计和充裕的电气空间确保绝缘的安全。完美的外观设计新颖大方。全套的一次方案满足不同
的使用要求。 本产品可广泛使用于工矿企业配电、小区、高层建筑的配电设备与变电所， 箱变和电缆分支箱等各种控制保护之用，可满足配网自
动化的各种要求； 因其优越的产品特性及性价比，且较小的使用空间，尤其适合公变上使用的箱式开闭所，箱变。
应市场需求本开关柜与专门解决 10KV 用户分支接地及短路故障的智能控制器组合成用户分界测控系统（俗称电网“看门狗”），避免配电网用
户支线故障或保护配合不当而波及整条馈线停电，减少供电部门和用户之间的责任纠纷。
本开关柜除本柜操作外还可通过智能控制器所配置的通讯方式：1、PDA 掌上电脑通讯，实现“四遥功能”；2、GSM 短信通讯实现“四遥功能”，
可由手机直接控制；3、GPRS 无线通讯，实现“四遥功能”，可组网并由后台集中控制。实现不同的控制方式。具体使用哪种通讯方式可由用
户根据实际需要选择，大大的满足的了用户的不同需求。对配有后台系统的用户，可实现后台集中控制的同时，还可实时掌握每台开关柜所处的
位置及其状态，便于出现故障时第一时间知晓故障的具体地点，缩短处理故障的时间，减少经济损失。

型号及含义
SB XGN - 12 / T 630/1250 - 25/31.5 SB9 - 12 G . D / T 630/1250 - 25/31.5

额定短路开断电流 (kA) 额定短路开断电流 (kA)
额定电流 (A) 额定电流 (A)
弹簧操动机构 弹簧操动机构
额定电压 (kV) 接地开关
产品型号 隔离开关
企业代号 额定电压 (kV)
产品型号
使用环境
● 环境温度：最高温度 +40℃；最低温度：-25℃；
● 环境湿度：日平均相对湿度≤ 95%；月平均相对湿度≤ 90%；日平均饱和蒸气压≤ 2.2×10MPa；月平均饱和蒸气压≤ 1.8×10MPa；
● 海拔高度：1000m 使用场所海拔高度大于 2000m 时，订货时与我司协商；
● 地震烈度：不超过 8 度；
● 使用场所无易燃爆炸危险、化学腐蚀及剧烈震动的场所；
注：用户有特殊要求时，可以与我司协商解决。

产品特点
SB9-12 系列带隔离开关的纵装固封式真空开关可根据不同的用途更换不同的模板组装成 SB9-12G.D/T1250-31.5 及 SB9-12G.D/T630-25
真空断路器，SB9-12D 真空开关灭弧室采用固封极柱式纵列上进下出穿墙式安装，隔离开关与真空开关以及接地开关、高压传感器共用一个金
属机架，使四者有机组合成一个整体，凸轮滑块式的联锁可靠且美观，且隔离开关与真空开关、接地开关结构总成具有可靠美观、操作简便等优
良特点，使生产，安装的标准化大大提高。同时用户可根据不同的使用要求灵活选择方案组合。

07
