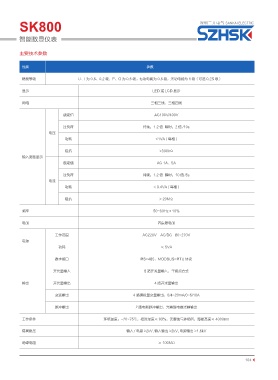

Page 111 - 深圳三开电气有限公司

SK800 深圳三开电气 sankai electric

智能数显仪表

主要技术参数

性能 参数

精度等级 U、I 为 0.5、0.2 级，P、Q 为 0.5 级。有功电能为 0.5 级，无功电能为 1 级（可选 0.2S 级）

显示 LED 或 LCD 显示

网络 三相三线、三相四线

额定值 AC100V/400V

过负荷 持续：1.2 倍 瞬时：2 倍 /10s
电压
功耗 <1VA ( 每相 )

阻抗 >300kΩ
输入测量显示
额定值 AC 1A、5A

过负荷 持续：1.2 倍 瞬时：10 倍 /5s
电流
功耗 < 0.4VA ( 每相 )

阻抗 > 20MΩ

频率 50-60Hz±10%

电能 四象限电能

工作范围 AC220V AC/DC 80~270V
电源
功耗 ≤ 5VA

数字接口 RS-485、MODBUS-RTU 协议

开光量输入 8 路开关量输入，干接点方式

输出 开光量输出 4 路开光量输出

变送输出 4 路模拟量变量输出，0/4~20mA/0~5/10A

脉冲输出 2 路电能脉冲输出，光耦继电器光耦输出

工作条件 环境温度：-20~75℃，相对湿度≤ 93%，无腐蚀气体场所，海拔高度≤ 4000mn

隔离耐压 输入 / 电源 >2kV, 输入输出 >2kV, 电源输出 >1.5kV

绝缘电阻 ≥ 100MΩ

104
