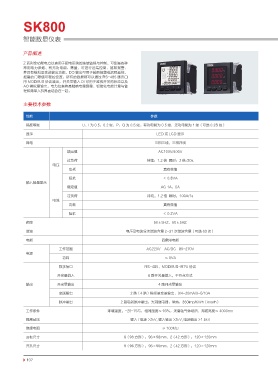

SK800

智能数显仪表

产品概述

Z 系列全功能电力仪表用于配电系统的连续监视与控制。可测量各种
常用电力参数、有无功电能、需量，可进行远端控制、越限报警、
并且有模拟量变送输出功能。DO 输出可用于越限报警或远程遥控。
报警的门限值可程控设置。所有的数据都可以通过 RS-485 通讯口
用 MODBUS 协议读出，开关量输入 Dl 可用于监视开关的状态以及
AO 模拟量输出。电力仪表将高精确电量测量、智能化电能计量与管
理和简单人机界面结合在一起。

主要技术参数

性能 参数
精度等级 U、I 为 0.5、0.2 级，P、Q 为 0.5 级。有功电能为 0.5 级，无功电能为 1 级（可选 0.2S 级）

显示 LED 或 LCD 显示
网络 三相三线、三相四线

额定值 AC100V/400V
过负荷 持续：1.2 倍 瞬时：2 倍 /30s
电压
功耗 真有效值

阻抗 ＜ 0.8VA
输入测量显示
额定值 AC 1A、5A

过负荷 持续：1.2 倍 瞬时：100A/1s
电流
功耗 真有效值
阻抗 ＜ 0.2VA

频率 50±5HZ，60±5HZ
谐波 电压及电流分次谐波含量 2-31 次谐波含量（可选 63 次）

电能 四象限电能
工作范围 AC220V AC/DC 80~270V
电源
功耗 ≤ 5VA

数字接口 RS-485、MODBUS-RTU 协议
开光量输入 8 路开关量输入，干节点方式

输出 开光量输出 4 路开光量输出
变送输出 2 路（4 路）模拟量变量输出，0/4~20mA/0~5/10A
脉冲输出 2 路电能脉冲输出，光耦继电器。常熟：360imp/KWh（kvarh）

工作条件 环境温度：-25~75℃，相对湿度≤ 93%，无腐蚀气体场所，海拔高度≤ 4000mn
隔离耐压 输入 / 电源 >2kV, 输入输出 >2kV, 电源输出 >1.5kV
绝缘电阻 ≥ 100MΩ

画框尺寸 9（96 方形）：96×96mm，2（42 方形）：120×120mm
开孔尺寸 9（96 方形）：96×96mm，2（42 方形）：120×120mm

107
