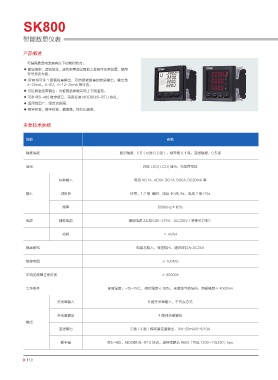

Page 120 - 深圳三开电气有限公司
P. 120
SK800
智能数显仪表
产品概述
可编程数显电流表有以下功能和特点：
◆ 数显倍率、通讯地址、波特率等通过面板上按钮可任意设置，使用
非常灵活方便。
◆ 所有均可带 1 路模拟量输出，可选择被测量的变送输出，输出为
4-20mA，0-5V，0-12-20mA 等可选。
◆ 可选两路报警输出，对被测量参数实现上下限监控。
◆ 可带 RS-485 数字接口，采用标准 MODBUS-RTU 协议。
◆ 适用范围广、组合功能强。
◆ 数字校零、数字校调、精度高，性价比极高。
主要技术参数
性能 参数
精度等级 显示精度：0.5（可选 0.2 级），频率表 0.1 级，变送精度：0.5 级
显示 四位 LED( LCD) 显示，另加符号位
标称输入 电流 AC1A. AC5A.DC1A.DC5A.DC20mA 等
输入 过负荷 持续：1.2 倍 瞬时：电流 10 倍 /5s，电压 2 倍 /10s
频率 50/60Hz±10%
电源 辅助电源 辅助电源 AC/DC80-270V．AC220V（特殊可订制）
功耗 ＜ 4VA4
隔离耐压 电源与输入、变送输出、通讯接口为 AC2kV
绝缘电阻 ≥ 100MΩ
平均无故障工作时间 ≥ 50000h
工作条件 环境温度：-25~75℃，相对湿度≤ 93%，无腐蚀气体场所，海拔高度≤ 4000mn
开光量输入 8 路开关量输入，干节点方式
开光量输出 4 路开光量输出
输出
变送输出 2 路（4 路）模拟量变量输出，0/4~20mA/0~5/10A
数字量 RS-485、MODBUS-RTU 协议，波特率默认 9600（可选 1200~115200）bps
