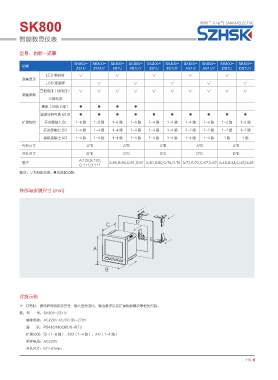

Page 123 - 深圳三开电气有限公司

SK800 深圳三开电气 sankai electric

智能数显仪表

型号、功能一览表

SK800- SK800- SK800- SK800- SK800- SK800- SK800- SK800- SK800- SK800-
功能
2S1U 2S1UY 9S1U 9S1UY 3S1U 3S1UY AS1U AS1UY DS1U DS1UY
LED 数码管 √ √ √ √ √
测量显示
LCD 液晶屏 √ √ √ √ √
三相电压（线电压） √ √ √ √ √ √ √ √ √ √
测量参数
三相电流
通讯（可选 2 路） ● ● ● ●
谐波分析可选 63 次 ● ● ● ● ● ● ● ● ● ●
"
扩展功能 开关量输入 DI 1-8 路 1-8 路 1-6 路 1-6 路 1-4 路 1-4 路 1-4 路 1-4 路 1-2 路 1-2 路
"
"
开关量输出 DO 1-4 路 1-4 路 1-4 路 1-4 路 1-4 路 1-4 路 1-2 路 1-2 路 1-2 路 1-2 路
"
模拟量输出 AO 1-4 路 1-4 路 1-4 路 1-4 路 1-4 路 1-4 路 1-4 路 1-4 路 1路 1路
外形尺寸 A*B A*B A*B A*B A*B
开孔尺寸 D*E D*E D*E D*E D*E
A:120,B:120,
备注 A:96,B:96,C:91,D:91 A:80,B:80,C:76,D:76 A:72,B:72,C:67,D:67 A:48,B:48,C:45,D:45
C:111,D:111
备注：√为标配功能 , ●为选配功能。

外形与安装尺寸 (mm)

%
$

&

"

#

订货示例
※ 订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
例：型 号：SK800-2S1U
辅助电源：AC220V AC/DC 80-270V
通 讯：RS485/MODBUS-RTU
扩展功能：DI（1-8 路）、DO（1-4 路）、AO（1-4 路）
采样电压：AC220V
开孔尺寸：67×67mm
