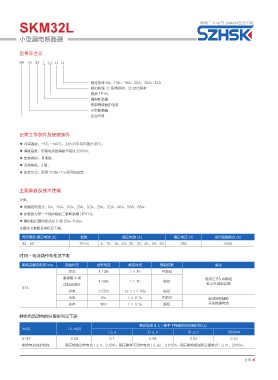

SKM32L 深圳三开电气 sankai electric
小型漏电断路器
型号及含义
SK M 32 L □ □ □
额定电流 6A；10A；16A；20A；25A；32A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P+N
漏电断路器
壳架等级额定电流
小型断路器
企业代号
正常工作条件及安装条件
◆ 环境温度：-5℃ ~+40℃，24h 内平均不超过 35℃；
◆ 海拔高度：安装地点的海拔不超过 2000m；
◆ 安装类别：ⅡⅢ级；
◆ 污染等级：2 级；
◆ 安装方式：采用 TH35-7.5 型导轨安装。
主要参数及技术性能
分类：
◆ 按额定电流分：6A、10A、16A、20A、32A、25A、32A、40A、50A、63A；
◆ 按极数为带一个保护极的二极断路器 (1P+N)；
◆ 瞬时脱扣器的型式为 C 型 (5In~10In)；
主要技术参数及指标见下表。
壳架等级 额定电流 (A) 极数 额定电流 (A) 额定电压 (V) 运行短路能力 (A)
32、63 1P+N 6、10、16、20、25、32、40、50、63 230 4000
时间 - 电流动作特性见下表
脱扣器额定电流 Iwn 起始状态 试验电流 规定时间 预期结果 备注
冷态 1.13ln t≤1h 不脱扣
紧接着 A 项 电流在 5S 内稳定
1.45ln t＜1h 脱扣
试验后进行 地上升至规定值
32A
冷态 2.55In 1s ＜t＜60s 脱扣
冷态 5ln t ≤ 0.1s 不脱扣 通过闭合辅助
冷态 10In t ＜ 0.1s 脱扣 开关接通电流
剩余电流动作的分断时间见下表
剩余电流 (I △ ) 等于下列值时的分断时间 (s)
In(A) I △ n(A)
I △ n 2I △ n 5I △ n 500mA
6~32 0.03 0.1 0.08 0.04 0.04
剩余电流保护特性 额定剩余动作电流 I △ n：0.03A；额定剩余不动作电流 I △ no：0.015A；额定剩余接通和分断能力 I △ m：2000A。
