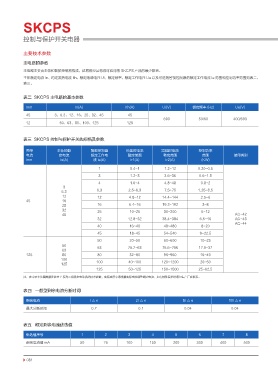

SKCPS

控制与保护开关电器

主要技术参数
主电路的参数

主电路主要由主体和智能控制器构成，这两部分是构成可应用的 SKCPS 产品的最少配置。
主体额定电流 In、约定发热电流 Ith、额定绝缘电压 Ui、额定频率、额定工作电压 Ue 以及可选的智能控制器的额定工作电流 Ie 范围和控制功率范围见表二、
表三。

表二 SKCPS 主电路的基本参数
Inm In(A) Ith(A) Ui(V) 额定频率 (Hz) Ue(V)

45 3、6.3、12、16、25、32、45 45
690 50/60 400/690
12 50、63、80、100、125 125

表三 SKCPS 控制与保护开关的规格及参数

壳架 主体的额 智能控制器 长延时电流 短延时电流 控制功率
电流 定电流 额定工作电 整定范围 整定范围 范围 使用类别
Inm In(A) 流 Ie(A) Ir1(A) Ir2(A) (KW)
1 0.4~1 1.2~12 0.20~0.5
3 1.2~3 3.6~36 0.6~1.5
4 1.6~4 4.8~48 0.8~2
3
6.3 6.3 2.5~6.3 7.5~75 1.25~3.5
12 12 4.8~12 14.4~144 2.5~6
45 16
25 16 6.4~16 19.2~192 3~8
32 25 10~25 30~300 5~12
45 AC-42
32 12.8~32 38.4~384 6.5~16 AC-43
AC-44
40 16~40 48~480 8~20
45 18~45 54~540 9~22.5
50 20~50 60~600 10~25
50 63 25.2~63 75.6~756 12.5~32
63
125 80 80 32~80 96~960 16~40
100
125 100 40~100 120~1200 20~50
125 50~125 150~1500 25~62.5

注：表中功率范围数据是参考 Y 系列三相异步电动机的技术参数，实际应用中请根据实际电流调整额定电流，如有特殊要求时请与生产厂家联系。

表四 一般型剩余电流分断时间

剩余电流 I△n 2I△n 5I△n 10I △ n
最大分断时间 0.2 0.1 0.04 0.04

表五 额定剩余电流优选值
优选值序号 1 2 3 4 5 6 7 8
剩余电流值 mA 50 75 100 150 200 300 400 500
