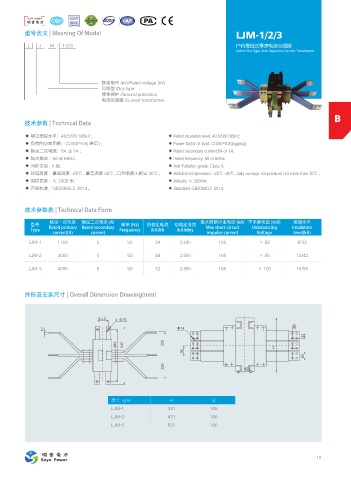

Page 21 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model LJM-1/2/3

L J M - 1/2/3 户内母线式零序电流互感器
Indoor Bus Type Zero Sequence Current Transformer

额定电压 (kV)/Rated voltage (kV)
母线型 /Bus type
接地保护 /Ground protection
电流互感器 /Current transformer

B
技术参数 | Technical Data

◆ 额定绝缘水平：40.5/95/185kV； ◆ Rated insulation level: 40.5/95/185kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.2-2014。 ◆ Standard: GB20840.2-2014.

技术参数表 | Technical Data Form

额定一次电流 额定二次电流 (A) 最大短路冲击电流 (kA) 不平衡电压 (mV) 绝缘水平
型号 Rated primary Rated secondary 频率 (Hz) 热稳定电流 动稳定电流 Max short-circuit Unbalancing Insulation
Type Frequency (kA)Ith (kA)Idny
current(A) current impulse current Voltage level(kA)
LJM-1 1750 5 50 24 2.5Ith 165 ＜ 60 6/32

LJM-2 3000 5 50 48 2.5Ith 165 ＜ 85 10/42

LJM-3 4000 5 50 72 2.5Ith 165 ＜ 100 15/55

外形及安装尺寸 | Overall Dimension Drawing(mm)

#d œ

œ

)

型号 Type H B
LJM-1 331 106
LJM-2 431 106
LJM-3 531 106

16
