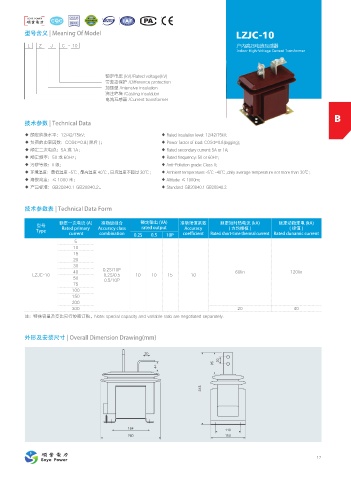

Page 17 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model LZJC-10

L Z J C - 10 户内高压电流互感器
Indoor High-Voltage Current Transformer

额定电压 (kV)/Rated voltage(kV)
带差动保护 /Difference protection
加强型 /Intensive insulation
浇注绝缘 /Casting insulation
电流互感器 /Current transformer

B
技术参数 | Technical Data
◆ 额定绝缘水平：12/42/75kV； ◆ Rated insulation level: 12/42/75kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current: 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

额定一次电流 (A) 准确级组合 额定输出 (VA) 准确限值系数 额定短时热电流 (kA) 额定动稳定电 (kA)
型号 rated output
Type Rated primary Accurscy cIass Accuracy ( 方均根植 ) (峰值)
current combination 0.2S 0.5 10P coefficient Rated short-time thermal current Rated dunamic current
5
10
15
20
30
40 0.2S/10P 60Iin 120Iin
LZJC-10 0.2S/0.5 10 10 15 10
50 0.5/10P
75
100
150
200
300 20 40
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 | Overall Dimension Drawing(mm)
