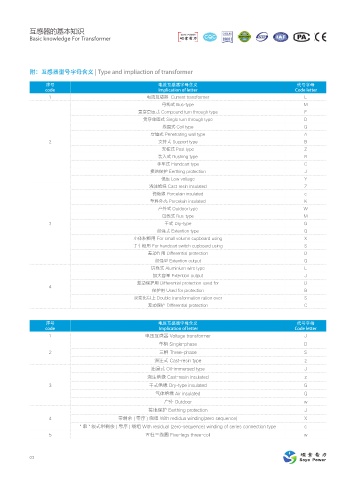

互感器的基本知识
Basic knowledge For Transformer

附：互感器型号字母含义 | Type and impliaction of transformer

序号 电流互感器字母含义 代号字母
code Implication of letter Code letter
1 电流互感器 Current transformer L
母线式 Bus-type M
贯穿复匝式 Compound turn through type F
贯穿单匝式 Single turn through type D
线圈式 Coil type Q
穿墙式 Penetrating wall type A
2 支持式 Support type B
支柱式 Post type Z
装入式 Bushing type R
手车式 Handcart type C
接地保护 Eerthing protection J
低压 Low voltage Y
浇注绝缘 Cast-resin insulated Z
瓷绝缘 Porcelain insulated c
塑料外壳 Porcelain insulated K
户外式 Outdoor type W
母线式 Bus-type M
3 干式 Dry-type G
加强式 Extention type Q
小体积柜用 For small volumn cupboard using X
手车柜用 For handcart switch cupboard using S
差动作用 Differential protection D
加强型 Extention output Q
铝线式 Aluminium wire type L
加大容量 Extention output J
差动保护用 Differential protection used for D
4
保护用 Used for protection B
双变比以上 Double transformation ration over S
差动保护 Differential protection C

序号 电压互感器字母含义 代号字母
code Implication of letter Code letter
1 电压互感器 Voltage transformer J
单相 Single-phase D
2 三相 Three-phase S
浇注式 Cast-resin type z
油浸式 Oil-immersed type J
浇注绝缘 Cast-resin insulated z
3 干式绝缘 Dry-type insulated G
气体绝缘 Air insulated Q
户外 Outdoor w
接地保护 Eerthing protection J
4 带剩余 ( 零序 ) 绕组 With redidua winding(zero sequence) X
" 串 " 级式带剩余 ( 零序 ) 绕组 With residual (zero-sequence) winding of series connection type c
5 五柱三线圈 Five-legs three-coil w

03
