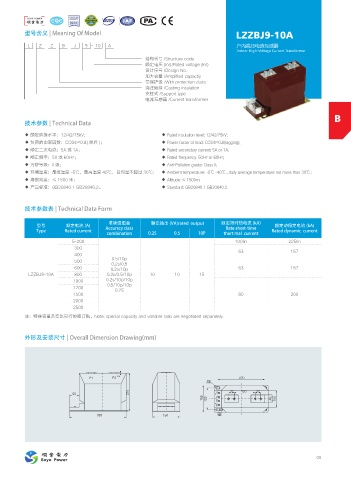

型号含义 | Meaning Of Model LZZBJ9-10A

L Z Z B J 9 - 10 A 户内高压电流互感器
Indoor High-Voltage Current Transformer
结构代号 /Structure code
额定电压 (kV)/Rated voltage (kV)
设计序号 /Design No.
加大容量 /Amplified capactiy
带保护级 /With protection class
浇注绝缘 /Casting insulation
支柱式 /Support type
电流互感器 /Current transformer

B
技术参数 | Technical Data
◆ 额定绝缘水平：12/42/75kV； ◆ Rated insulation level: 12/42/75kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current: 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50Hz or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1500 米； ◆ Altitude: ≤ 1500m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

准确级组合 额定输出 (VA)rated output 额定短时热电流 (kA)
型号 额定电流 (A) 额定动稳定电流 (kA)
Type Rated current Accurscy cIass Rate short-time Rated dynamic current
combination 0.2S 0.5 10P thert maI current
5-200 100Iin 225Iin
300 63 157
400
500 0.5/10p
0.2s/0.5
600 0.2s/10p 63 157
LZZBJ9-10A 800 0.2s/0.5/10p 10 10 15
1000 0.2s/10p/10p
1200 0.5/10p/10p
0.2S
1500 80 200
2000
2500
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 | Overall Dimension Drawing(mm)

1 1
3
4
4 4
4

06
