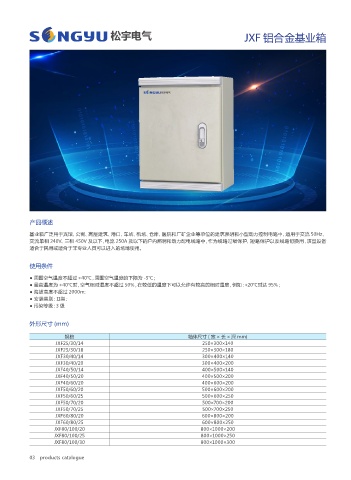

߁؊ࣔࠩ                                          JXF 铝合金基业箱







































           产品概述

           基业箱广泛用于宾馆、公寓、高层建筑、港口、车站、机场、仓库、医院和厂矿企业等单位的建筑照明和小型动力控制电路中,适用于交流 50Hz,
           交流单相 240V、三相 450V 及以下,电流 250A 及以下的户内照明和动力配电线路中,作为线路过载保护、短路保护以及线路切换用,该型设备
           适合于民用或适合于非专业人员可以进入的场地使用。

           使用条件

           ● 周围空气温度不超过 +40℃,周围空气温度的下限为 -5℃ ;
           ● 最高温度为 +40℃时,空气相对湿度不超过 50%,在较低的温度下可以允许有较高的相对湿度,例如:+20℃时达 95%;
           ● 海拔高度不超过 2000m;
           ● 安装类别:Ⅱ类;
           ● 污染等级:3 级


           外形尺寸 (mm)

                       规格                                         箱体尺寸 ( 宽 × 长 × 深 mm)
                    JXF25/30/14                                        250×300×140
                    JXF25/30/18                                        250×300×180
                    JXF30/40/14                                        300×400×140
                    JXF30/40/20                                        300×400×200
                    JXF40/50/14                                        400×500×140
                    JXF40/50/20                                        400×500×200
                    JXF40/60/20                                       400×600×200
                    JXF50/60/20                                        500×600×200
                    JXF50/60/25                                        500×600×250
                    JXF50/70/20                                        500×700×200
                    JXF50/70/25                                        500×700×250
                    JXF60/80/20                                        600×800×200
                    JXF60/80/25                                        600×800×250
                    JXF80/100/20                                      800×1000×200
                    JXF80/100/25                                      800×1000×250
                    JXF80/100/30                                      800×1000×300
