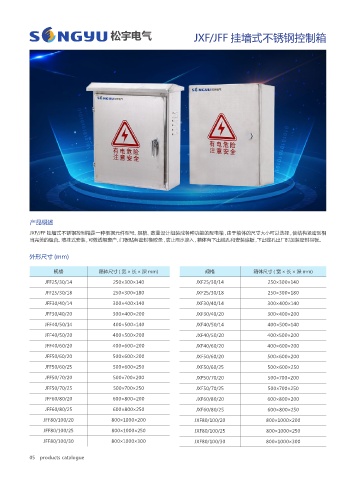

߁؊ࣔࠩ JXF/JFF 挂墙式不锈钢控制箱

产品概述
JXF/JFF 挂墙式不锈钢控制箱是一种根据元件型号、规格、数量设计组装成各种功能的配电箱，由于箱体的尺寸大小可以选择，使结构紧密到相
当完美的组合。墙挂式安装，可做透视窗户，门板贴有密封橡胶条，防止雨水渗入，箱体有下出线孔和安装底板，下出线孔出厂时加装密封挡板。

外形尺寸 (mm)

规格 箱体尺寸 ( 宽 × 长 × 深 mm) 规格 箱体尺寸 ( 宽 × 长 × 深 mm)
JFF25/30/14 250×300×140 JXF25/30/14 250×300×140
JFF25/30/18 250×300×180 JXF25/30/18 250×300×180
JFF30/40/14 300×400×140 JXF30/40/14 300×400×140

JFF30/40/20 300×400×200 JXF30/40/20 300×400×200
JFF40/50/14 400×500×140 JXF40/50/14 400×500×140
JFF40/50/20 400×500×200 JXF40/50/20 400×500×200

JFF40/60/20 400×600×200 JXF40/60/20 400×600×200
JFF50/60/20 500×600×200 JXF50/60/20 500×600×200
JFF50/60/25 500×600×250 JXF50/60/25 500×600×250
JFF50/70/20 500×700×200 JXF50/70/20 500×700×200

JFF50/70/25 500×700×250 JXF50/70/25 500×700×250
JFF60/80/20 600×800×200 JXF60/80/20 600×800×200
JFF60/80/25 600×800×250 JXF60/80/25 600×800×250

JFF80/100/20 800×1000×200 JXF80/100/20 800×1000×200
JFF80/100/25 800×1000×250 JXF80/100/25 800×1000×250
JFF80/100/30 800×1000×300 JXF80/100/30 800×1000×300
