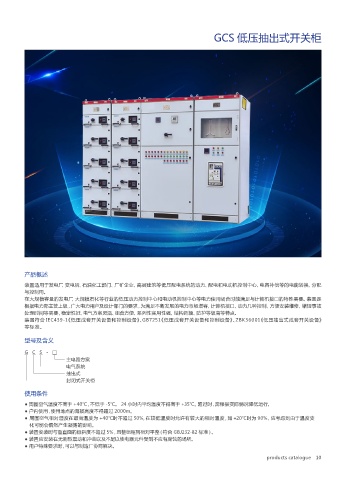

GCS 低压抽出式开关柜

产品概述
装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配
与控制用。
在大规模容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。装置是
根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场增容、计算机接口、动力几种控制、方便安装维修、缩短事故
处理时间等需要，稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
装置符合 IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽出式成套开关设备》
等标准。
型号及含义

G C S - □
主电路方案
电气系统
抽出式
封闭式开关柜

使用条件
● 周围空气温度不高于 +40℃，不低于 -5℃。 24 小时内平均温度不得高于 +35℃。超过时，需根据实际情况降低运行。
● 户内使用，使用地点的海拔高度不得超过 2000m。
● 周围空气相对湿度在最高温度为 +40℃时不超过 50%, 在较低温度时允许有较大的相对温度，如 +20℃时为 90%、应考虑到由于温度变
化可能会偶然产生凝露的影响。
● 装置安装时与垂直面的倾斜度不超过 5%，且整组柜列相对平整（符合 GBJ232-82 标准）。
● 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
● 用户特殊要求时，可以与制造厂协商解决。
