SWW1 智能型万能式断路器
Intelligent universal circuit breaker

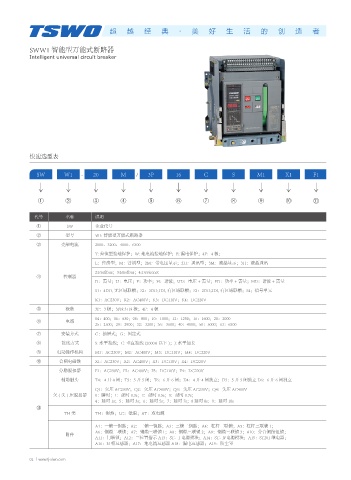

快速选型表

SW W1 - 20 M / 3P 16 C S M1 X1 F1
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

代号 名称 说明
① SW 企业代号
② 型号 W1: 智能型万能式断路器
③ 壳架电流 2000、3200、4000、6300
T: 差值型接地保护；W: 地电流接地保护；E: 漏电保护；4P：4 极；
L：经济型；M：普通型；2M：带电压显示；2H：通讯型；3M：液晶显示；3H：液晶通讯
2:Profibus；3:Modbus；4:Devicenet
④ 控制器
D：需量；U：电压；P：功率；H：谐波；UD：电压 + 需量；PD：功率 + 需量；HD：谐波 + 需量
S1：4DO, 无区域联锁；S2：3DO,1DI, 有区域联锁；S3：2DO,2DI, 有区域联锁；S4；信号单元
K1：AC230V；K2：AC400V；K3：DC110V；K4：DC220V
⑤ 极数 3P：3 极；3PN:3+N 极；4P：4 极
04：400；06：630；08：800；10：1000；12：1250；16：1600；20：2000
⑥ 电流
25：2500；29：2900；32：3200；36：3600；40：4000；50：5000；63：6300
⑦ 安装方式 C：抽屉式；G：固定式
⑧ 接线方式 S: 水平接线；C: 垂直接线 (2000A 以下 )；J: 水平加长
⑨ 电动操作机构 M1：AC230V；M2：AC400V；M3：DC110V；M4：DC220V
⑩ 合闸电磁铁 X1：AC230V；X2：AC400V；X3：DC110V；X4：DC220V
分励脱扣器 F1：AC230V；F2：AC400V；F3：DC110V；F4：DC220V
辅助触头 T4：4 开 4 闭；T5：5 开 5 闭；T6：6 开 6 闭；D4：4 开 4 闭独立；D5：5 开 5 闭独立 D6：6 开 6 闭独立
Q1：欠压 AC230V；Q2：欠压 AC400V；Q3：失压 AC230V；Q4：失压 AC400V
欠(失)压脱扣器 0：瞬时；1：延时 0.3s；2：延时 0.5s；3：延时 0.7s；
4：延时 1s；5：延时 3s；6：延时 5s；7：延时 7s；8 延时 8s：9：延时 10s
TH 类 TH：湿热；LC：低温；AT：双电源

A1：一锁一钥匙；A2：二锁一钥匙；A3：三锁二钥匙；A4：杠杆二联锁；A5：杠杆三联锁 1；
A6：钢缆二联锁；A7：钢缆三联锁 1；A8：钢缆三联锁 2；A9：钢缆三联锁 3；A10：分合闸按钮锁；
附件
A11：门联锁；A12：三位置指示 A13：ST- Ⅰ电源模块；A14：ST- Ⅳ电源模块；A15：ST201 继电器；
A16：N 相互感器；A17：地电流互感器 A18：漏电互感器；A19：防尘罩
