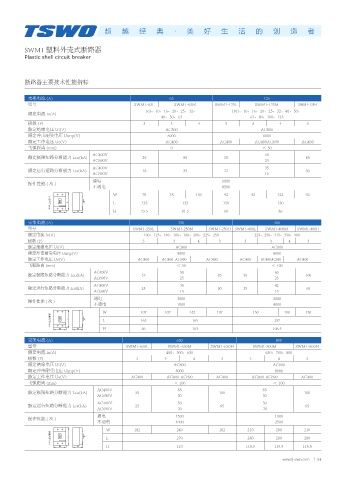

Page 9 - 天津天沃电气有限公司价目表

超 越 经 典 · 美 好 生 活 的 创 造 者

SWM1 塑料外壳式断路器
Plastic shell circuit breaker

断路器主要技术性能指标

壳架电流 (A) 63 125
型号 SWM1-63L SWM1-63M SWM1-125L SWM1-125M SWM1-125H
(6)、10、16、20、25、32、 (10)、10、16、20、25、32、40、50、
额定电流 In(A)
40、50、63 63、80、100、125
极数 (P) 3 3 4 3 3 4 3
额定绝缘电压 Ui(V) AC500 AC800
额定冲击耐受电压 Uimp(V) 6000 8000
额定工作电压 Ue(V) AC400 AC400 AC400AC690 AC400
飞弧距离 (mm) 0 ＜ 50
AC400V 50
额定极限短路分断能力 Lcu(kA) 25 50 35 85
AC690V 25
AC400V 35
额定运行短路分断能力 Lcs(kA) 18 35 22 50
AC690V 15
通电 6000
操作性能 ( 次 )
不通电 8500
W 78 78 103 92 92 122 92
- L 135 135 150 150
H 73.5 81.5 68 86
्ܰࡆࠩ NN
8 )
壳架电流 (A) 250 400
型号 SWM1-250L SWM1-250M SWM1-250H SWM1-400L SWM1-400M SWM1-400H
额定电流 In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400
极数 (P) 3 3 4 3 3 3 4 3
额定绝缘电压 Ui(V) AC800 AC800
额定冲击耐受电压 Uimp(V) 8000 8000
额定工作电压 Ue(V) AC400 AC400 AC690 AC400 AC400 AC400 AC690 AC400
飞弧距离 (mm) ＜ 50 ＜ 100
AC400V 50 65
额定极限短路分断能力 Lcu(kA) 35 85 50 100
AC690V 25 25
AC400V 35 42
额定运行短路分断能力 Lcs(kA) 25 50 35 65
AC690V 15 15
通电 3000 2000
操作性能 ( 次 )
不通电 7000 4000
W 107 107 142 107 150 198 150
L 165 165 257
-
H 86 103 106.5
्ܰࡆࠩ NN
8 )
壳架电流 (A) 630 800
型号 SWM1-630L SWM1-630M SWM1-630H SWM1-800M SWM1-800H
额定电流 In(A) 400、500、630 630、700、800
极数 (P) 3 3 4 3 3 4 3
额定绝缘电压 Ui(V) AC800 AC800
额定冲击耐受电压 Uimp(V) 8000 8000
额定工作电压 Ue(V) AC400 AC400 AC690 AC400 AC400 AC690 AC400
飞弧距离 (mm) ＜ 100 ＜ 100
AC400V 85 85
额定极限短路分断能力 Lcu(kA) 35 100 100
AC690V 30 30
AC400V 50 50
额定运行短路分断能力 Lcs(kA) 25 65 65
AC690V 20 20
通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500
W 182 240 182 210 280 210
L 270 280 280 280
-
H 110 115.5 115.5 115.5
्ܰࡆࠩ NN
8 )
www.tj-siwo.com 04
