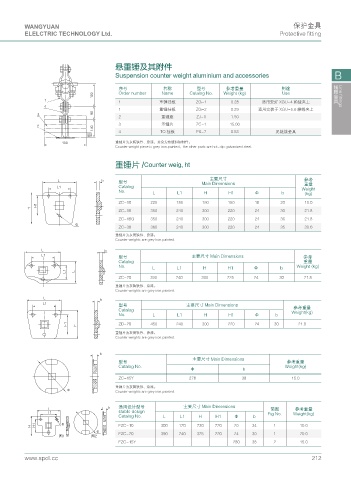

Page 234 - 网源电力科技有限公司

WANGYUAN 保护金具
ELELCTRIC TECHNOLOGY Ltd. Protective fitting

悬重锤及其附件

Suspension counter weight aluminium and accessories B
序号 名称 型号 参考重量 用途
Order number Name Catalog No. Weight (kg) Use 线路金具 Line fittings
1 重锤挂板 ZG-1 0.28 适用安好 XGU-4 賴线夹上

1 重锤挂板 ZG-2 0.29 适用安装于 XGU-5.6 雜线夹上

2 重锤座 ZJ-1 1.50
3 重锤片 ZC-1 15.00

4 TO 挂板 PS-7 0.53 见链接金具
重锤片为灰铸铁件、涂漆，其余为热镀锌钢制件。
Counter weight piece is grey iron.painted，the other parts are hot-dip galvanized steel.

重锤片 /Counter weig, ht

主要尺寸
. D 型号 参考
重量
. Catalog Main Dimensions Weight
No. L L1 H H1 Φ b (kg)
ZC-10 225 185 190 150 18 20 10.0
*
*
ZC-18 350 240 300 220 24 30 21.8
ZC-18G 350 240 300 220 24 36 21.8

ZC-30 380 240 300 220 24 35 30.0
重锤片为灰铸铁件、涂漆。
Counter weights are grey iron.painted.
. D
. 型号 主要尺寸 Main Dimensions 参考
Catalog 重量
No. L L1 H H1 Φ b Weight (kg)
. .
ZC-20 390 240 300 225 24 30 21.8
重锤片为灰铸铁件、涂漆。
Counter weights are grey iron.painted.
.
D
. 型号 主要尺寸 Main Dimensions
参考重量
Catalog Weight(kg)
No. L L1 H H1 Φ b
* * ZD-20 450 240 300 220 24 30 21.8
重锤片为灰铸铁件、涂漆。
Counter weights are grey iron.painted.

D
主要尺寸 Main Dimensions
型号 参考重量
Catalog No. Weight(kg)
Φ b
ZC-15Y 278 38 15.0
重锤片为灰铸铁件、涂漆。

Counter weights are grey iron.painted.
. D 通用设计型号 主要尺寸 Main Dimensions 简图 参考重量
. stable design Fig No. Weight(kg)
Catalog No. L L1 H H1 Φ b
* *  FZC-10 300 120 230 220 20 34 1 10.0

ݓ ݓ FZC-20 390 240 325 220 24 30 1 20.0
FZC-15Y 280 38 2 15.0

www.spdl.cc 212
