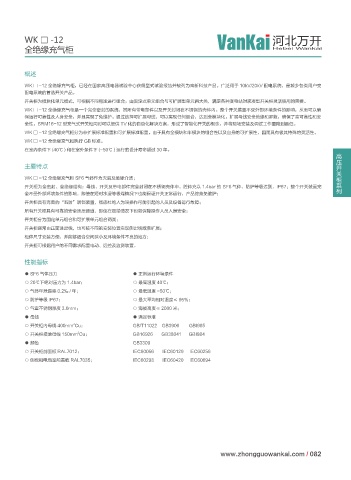

WK □ -12 河北万开

全绝缘充气柜 Hebei Wankai

概述

WK □ -12 全绝缘充气柜，已经在国家高压电器试验中心获得型式试验报告并被列为高新科技产品。广泛用于 10kV/20kV 配电系统，是城乡各类用户变
配电系统的首选开关产品。
开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
WK □ -12 全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确
保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安
全性。SRM16-12 型充气式开关柜同时可以提供 TV 化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
WK □ -12 全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
WK □ -12 全绝缘充气柜执行 GB 标准。
在室内条件下 (40℃ ) 和在室外条件下 (-50℃ ) 运行的设计寿命超过 30 年。 高压开关柜系列

主要特点

WK □ -12 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质；
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 气体，防护等级达到，IP67：整个开关装置完
全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护；
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障；
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全；
开关柜分为固定单元组合和可扩展单元组合两类；
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展；
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方；
开关柜可根据用户的不同需求配置电动、远控及监测装置。

性能指标
● SF6 气体压力 ● 正常运行环境条件
○ 20℃下绝对压力为 1.4bar； ○ 最高温度 40℃；
○ 气体年泄漏率 0.2‰ / 年； ○ 最低温度 -50℃；
○ 防护等级 IP67； ○ 最大平均相对温度≤ 95％；
○ 气室不锈钢厚度 3.0mm； ○ 海拔高度≤ 2000 米；
● 母线 ● 满足标准
2
○ 开关柜内母线 400mm Cu； GB/T11022 GB3906 GBI985
2
○ 开关柜接地母线 150mm Cu； GB16926 GB38041 GBI984
● 颜色 GB3309
○ 开关柜前面板 RAL7012； IEC60056 IEC60129 IEC60256
○ 侧板和电缆室前盖板 RAL7035； IEC60298 IEC60420 IEC60694

www.zhongguowankai.com / 082
