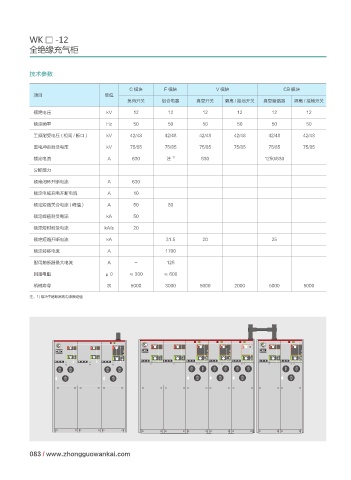

WK □ -12

全绝缘充气柜

技术参数

C 模块 F 模块 V 模块 CB 模块
项目 单位
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关

额定电压 kV 12 12 12 12 12 12
额定频率 Hz 50 50 50 50 50 50

工频耐受电压 ( 相间 / 断口 ) kV 42/48 42/48 42/48 42/48 42/48 42/48
雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85

额定电流 A 630 注 1) 630 1250/630
分断能力
额定闭环开断电流 A 630

额定电缆充电开断电流 A 10

额定短路关合电流 ( 峰值 ) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/s 20

额定短路开断电流 kA 31.5 20 25
额定转移电流 A 1700

配用熔断器最大电流 A - 125
回路电阻 μΩ ≤ 300 ≤ 600

机械寿命 次 5000 3000 5000 2000 5000 5000
注：1) 取决于熔断器的电流额定值
