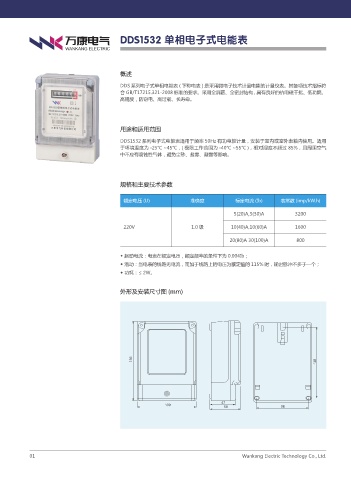

DDS1532 单相电子式电能表
概述
DDS 系列电子式单相电能表 ( 下称电表 ) 是采用微电子技术计量电能的计量仪表。其各项技术指标符
合 GB/T17215.321-2008 标准的要求。采用全屏蔽、全密封结构 , 具有良好的抗电磁干扰、低功耗、
高精度，防窃电、高过载、长寿命。
用途和适用范围
DDS1532 系列电子式电能表适用于频率 50Hz 有功电能计量，安装于室内或室外表箱内使用。适用
于环境温度为 -25℃ ~45℃，( 极限工作范围为 -40℃ ~55℃ )，相对湿度不超过 85%，且周围空气
中不应有腐蚀性气体，避免尘砂、盐雾、凝露等影响。
规格和主要技术参数
额定电压 (U) 准确度 标定电流 (Ib) 表常数 (imp/kW.h)
5(20)A,5(30)A 3200
220V 1.0 级 10(40)A,10(60)A 1600
20(80)A 30(100)A 800
◆ 起动电流：电表在额定电压，额定频率的条件下为 0.004Ib；
◆ 潜动：当电表的线路无电流，而加于线路上的电压为额定值的 115% 时，输出脉冲不多于一个；
◆ 功耗：≤ 2W。
外形及安装尺寸图 (mm)
