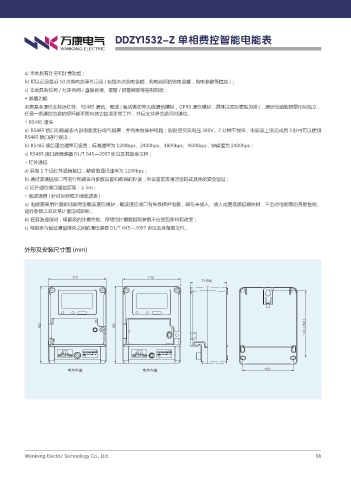

DDZY1532-Z 单相费控智能电能表

a) 本地具有计量和计费功能；
b) 可以记录最近 10 次购电的事件记录 ( 包括本次购电金额，购电前后的购电金额，购电参数等信息 )；
c) 本地具有拉闸 / 允许合闸 / 直接合闸、报警 / 报警解除等控制功能；
◆ 通信功能
本表基本通信支持远红外、RS485 通信、载波 ( 包括微功率无线通信模块，GPRS 通信模块，具体以实际表型为准 )，通信信道物理层相互独立，
任意一条通信信道的损坏都不影响其它信道正常工作，并且支持多信道同时通信。
◇ RS485 通信
a) RS485 接口和电能表内部电路实行电气隔离，并有失效保护电路；能耐受交流电压 380V、2 分钟不损坏；电能表上电完成后 3 秒内可以使用
RS485 接口进行通讯；
b) RS485 接口通信速率可设置，标准速率为 1200bps、2400bps、4800bps、9600bps，缺省值为 2400bps；
c) RS485 接口通信遵循 DL/T 645—2007 协议及其备案文件；
◇ 红外通信
a) 具备 1 个远红外通信接口，缺省的通讯速率为 1200bps；
b) 通过该通信接口可进行电能表内参数设置和数据的抄读，但设置前需通过密码或其他的安全验证；
c) 红外通信接口通信距离：≥ 5m；
◇ 载波通信 ( 针对远程或本地载波表 )
a) 电能表采用外置即插即用型载波通信模块，载波通信接口有失效保护电路，即在未接入、接入或更换通信模块时，不会对电能表自身的性能、
运行参数以及正常计量造成影响；
b) 在载波通信时，电能表的计量性能、存储的计量数据和参数不应受到影响和改变；
c) 电能表与载波通信模块之间的通信遵循 DL/T 645—2007 协议及其备案文件。

外形及安装尺寸图 (mm)

὇ Ὀ

ᄰጲЙ ᄰጲѢ ᄰጲЙ ᄰጲѢ
ᭅጲЙ ᭅጲѢ ᭅጲЙ ᭅጲѢ
ႂ෈ܰᎵ ႂ෈ЮᎵ
