P. 36

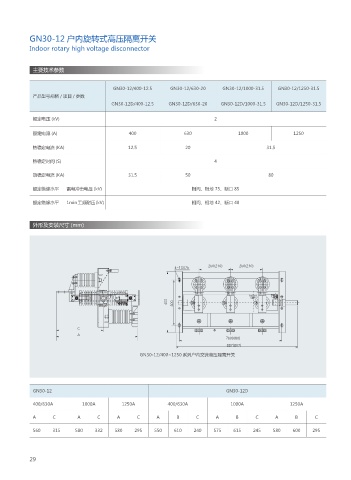

GN30-12 户内旋转式高压隔离开关
Indoor rotary high voltage disconnector
主要技术参数
GN30-12/400-12.5 GN30-12/630-20 GN30-12/1000-31.5 GN30-12/1250-31.5
产品型号规格 / 项目 / 参数
GN30-12D/400-12.5 GN30-12D/630-20 GN30-12D/1000-31.5 GN30-12D/1250-31.5
额定电压 (kV) 2
额定电流 (A) 400 630 1000 1250
热稳定电流 (KA) 12.5 20 31.5
热稳定时间 (S) 4
动稳定电流 (KA) 31.5 50 80
额定绝缘水平 雷电冲击电压 (kV) 相间、相地 75、断口 85
额定绝缘水平 1min 工频耐压 (kV) 相间、相地 42、断口 48
外形及安装尺寸 (mm)
9
$
"
GN30-12/400~1250 系列户内交流高压隔离开关
GN30-12 GN30-12D
400/630A 1000A 1250A 400/630A 1000A 1250A
A C A C A C A B C A B C A B C
560 315 580 332 580 295 550 610 240 575 615 245 580 600 295
29
