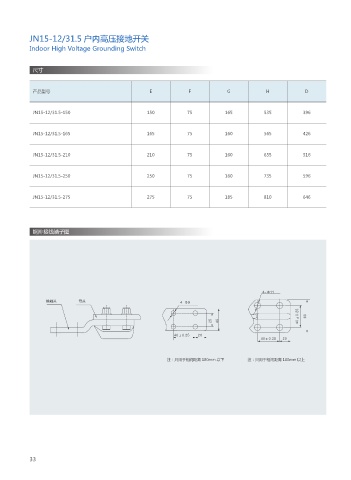

JN15-12/31.5 户内高压接地开关

           Indoor High Voltage Grounding Switch


            尺寸



            产品型号                                    E             F            G             H            D



            JN15-12/31.5-150                        150          75           165           535          396


            JN15-12/31.5-165                        165          75           160           565          426



            JN15-12/31.5-210                        210          75           160           655          516


            JN15-12/31.5-250                        250          75           160           735          596



            JN15-12/31.5-275                        275          75           185           810          646





            铜排接线端子图











                                                                                             œ
                 ᭡ᝎܿ        ආܿ                                   œ
                                                                                                          d



                                                               d
                                                                                             d


                                                          注：只用于相间距离 180mm 以下          注：只用于相间距离 180mm 以上
