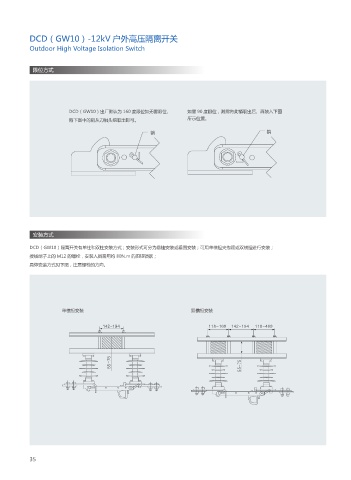

DCD（GW10）-12kV 户外高压隔离开关

           Outdoor High Voltage Isolation Switch


            限位方式







                         DCD（GW10）出厂默认为 160 度限位如无需限位、             如需 90 度限位，则需将此销取出后、再装入下图
                         将下图中的销从刀触头组取出即可。                         所示位置。























            安装方式
           DCD（GW10）隔离开关有单拄和双柱安装方式；安装形式可分为悬挂安装或垂直安装；可用单横担夹抱箍或双横担进行安装；
           接线端子上的 M12 的螺栓，安装人员需用约 80N.m 的扭矩锁紧；
           具体安装方式见下图，注意螺栓的方向。








                      单横担安装                                        双横担安装
