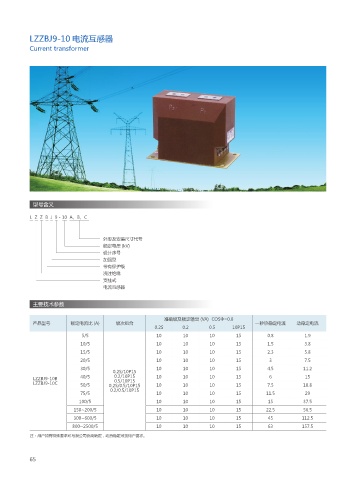

LZZBJ9-10 电流互感器

Current transformer

型号含义

L Z Z B J 9 - 10 A、B、C

外形及安装尺寸代号
额定电压 (kV)
设计序号
加强型
带有保护级
浇注绝缘
支柱式
电流互感器

主要技术参数

准确级及额定输出 (VA) COSΦ=0.8
产品型号 额定电流比 (A) 级次组合 一秒热稳定电流 动稳定电流
0.2S 0.2 0.5 10P15
5/5 10 10 10 15 0.8 1.9
10/5 10 10 10 15 1.5 3.8
15/5 10 10 10 15 2.3 5.8
20/5 10 10 10 15 3 7.5
30/5 10 10 10 15 4.5 11.2
0.2S/10P15
LZZBJ9-10B 40/5 0.2/10P15 10 10 10 15 6 15
0.5/10P15
LZZBJ9-10C 50/5 0.2S/0.5/10P15 10 10 10 15 7.5 18.8
0.2/0.5/10P15
75/5 10 10 10 15 11.5 29
100/5 10 10 10 15 15 37.5
150~200/5 10 10 10 15 22.5 56.5
300~600/5 10 10 10 15 45 112.5
800~2500/5 10 10 10 15 63 157.5
注：用户如有特殊要求可与我公司协商确定，动热稳定可按用户要求。

65
