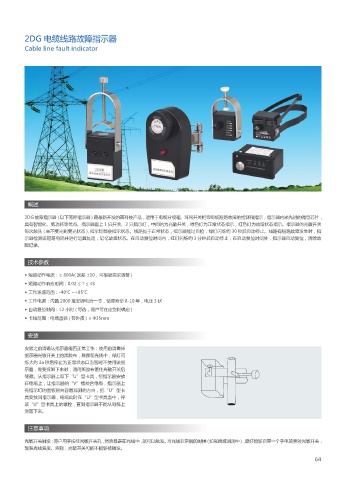

2DG 电缆线路故障指示器
Cable line fault indicator
概述
2DG 故障指示器 ( 以下简称指示器 ) 是最新开发的高科技产品，适用于电缆分接箱、环网开关柜等电缆短路故障的检测和指示，指示器内嵌先进的微型芯片，
具有智能化、低功耗等优点。指示器面上 1 只开关、2 只指示灯，中间的为光敏开关，绿色灯为正常状态指示，红色灯为故障状态指示。指示器的光敏开关
每次触头 ( 由不受光到受光状态 ), 指示灯都会指示状态。线路处于正常状态，指示器经过自检，绿灯闪烁约 30 秒后自动停止。线路有短路故障发生时，指
示器检测该短路电流并进行运算处理，记忆故障状态。在自动复位时间内，红灯闪烁约 3 分钟后自动停止，在自动复位时间外，指示器自动复位，清除故
障记录。
◆ 自动复位：动作跳闸后，按设定时间自动复位。
◆ 带电装卸：带电装卸及其简单，不影响线路运行。 技术参数
◆ 短路动作电流：≥ 800A( 误差 ±10，可根据需求调整 )
◆ 短路动作响应时间：0.02 ≤ T ≤ 4S
◆ 工作环境范围：-40℃ ~+85℃
◆ 工作电源：内置 2000 毫安锂电池一节，使用寿命 8-10 年，电压 3 伏
◆ 自动复位时间：12 小时 ( 可选，用户可在定货时确定 )
◆ 卡线范围：电缆直径 ( 带外皮 ) ≤ Φ35mm
安装
安装之前请确认指示器能否正常工作：使用前请揭掉
指示器光敏开关上的黑胶布，暴露在光线中，绿灯闪
烁大约 3a 秒后停止为正常状态口当暂时不使用该指
示器，需要拆卸下来时，请用照胶布盖住光敏开关后
储藏。从指示器上取下“U”型卡具，把指示器安放
在电缆上，让指示器的“V”槽咬合电缆，指示器上
有指示灯的面板朝向容易观测的方向，把“U”型卡
具安放回指示器，电缆此时在“U”型卡具当中，拧
紧“U”型卡具上的螺栓，直到指示器不能从电缆上
滑落下来。
注意事项
光敏开关触发：用户用手按住光敏开关孔，然后暴露在光线中，就可以触发。当光线非常弱的时候 ( 如夜晚或涵洞中 )，最好能够自带一个手电筒照射光敏开关，
加强光线强度。否则，光敏开关可能不能够被触发。
