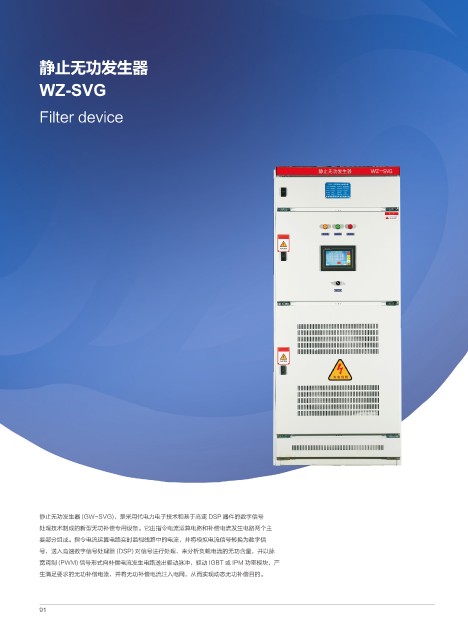

静止无功发生器
WZ-SVG
Filter device
静止无功发生器 (GW-SVG)，是采用代电力电子技术和基于高速 DSP 器件的数字信号
处理技术制成的新型无功补偿专用设备。它由指令电流运算电路和补偿电流发生电路两个主
要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信
号，送入高速数字信号处理器 (DSP) 对信号进行处理，来分析负载电流的无功含量，并以脉
宽调制 (PWM) 信号形式向补偿电流发生电路送出驱动脉冲，驱动 IGBT 或 IPM 功率模块，产
生满足要求的无功补偿电流，并将无功补偿电流注入电网，从而实现动态无功补偿目的。
