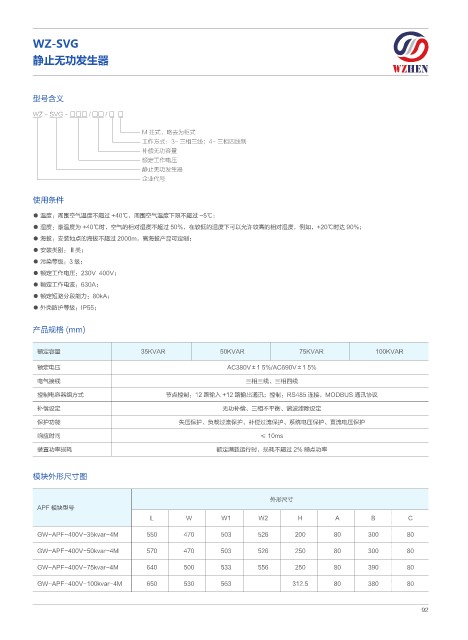

WZ-SVG
静止无功发生器

型号含义

WZ - SVG - □□□ / □□ / □ □

M 拄式，略去为柜式
工作方式：3- 三相三线；4- 三相四线制
补偿无功容量
额定工作电压
静止无功发生器
企业代号

使用条件
● 温度：周围空气温度不超过 +40℃，周围空气温度下限不超过 -5℃；
● 湿度：最温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许较高的相对湿度，例如，+20℃时达 90%；
● 海拔：安装地点的海拔不超过 2000m，高海拔产品可定制；
● 安装类别：Ⅱ类；
● 污染等级：3 级；
● 额定工作电压：230V 400V；
● 额定工作电流：630A；
● 额定短路分段能力：80kA；
● 外壳防护等级：IP55；

产品规格 (mm)

额定容量 35KVAR 50KVAR 75KVAR 100KVAR

额定电压 AC380V±1 5%/AC690V±1 5%
电气接线 三相三线、三相四线
控制电容器组方式 节点控制：12 路输入 +12 路输出通讯；控制：RS485 连接，MODBUS 通讯协议
补偿设定 无功补偿、三相不平衡、谐波滤除设定

保护功能 失压保护、负载过流保护、补偿过流保护、系统电压保护、直流电压保护
响应时间 ≤ 10ms
装置功率损耗 额定满载运行时，损耗不超过 2% 额点功率

模块外形尺寸图

外形尺寸
APF 模块型号
L W W1 W2 H A B C

GW-APF-400V-35kvar-4M 550 470 503 526 200 80 300 80
GW-APF-400V-50kvar-4M 570 470 503 526 250 80 300 80

GW-APF-400V-75kvar-4M 640 500 533 556 250 80 390 80

GW-APF-400V-100kvar-4M 650 530 563 312.5 80 380 80
