智能电容器
Smart capacitor

整机工作原理

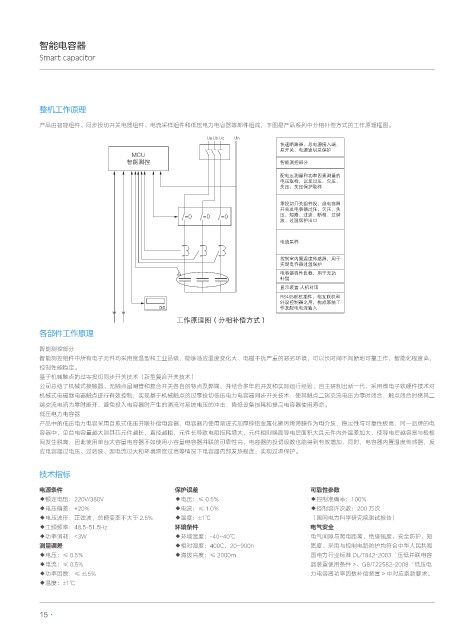

产品由智能组件、同步投切开关电器组件、电流采样组件和低压电力电容器等部件组成，下图是产品系列中分相补偿方式的工作原理框图。
6B 6C 6D 6O
ᔗ䕋᫙䌛ஔȟᕧ⩡⎼ᣑڑ〛ȟ
ᕧᐬڟȟ⩡⎼䕋ܳᕧԉ័
.$6
ᮦ㘩≷ᣓ ᮦ㘩≷ᣓ䘔ܲ
䙹⩡ࢷ≷䛻সߋ⢳ఌ㉌≷䛻⮰
⩡ࢷंᵣ喏Бࣶ䓳ࢷȟ⁌ࢷȟ
๝ࢷȟ๝ࢷԉ័ंᵣ
䰢េܳᐬڟ㏰Тេȟ䔬⩡ქஔ
ᐬڟࣶ⩡ქஔ䓳ࢷȟ⁌ࢷȟ๝
ࢷȟⴙ䌛ȟ䓳≭ȟ᫙Ⱔȟ䓳䄼
∎ȟ䓳⍕ԉ័ܦए

⩡≭䛳ᵣ
ᣓݢაڱ㒚⍕Ꮢьᙋஔ喏⩔κ
჊⣜⩡ქஔ䓳⍕ԉ័
⩡ქஔქᕓ䉋䒩喏⩔κᬌߋ
㶑֫
᭪⹦㷱㒚 Ϧᱦᄥ䄉
34 㖀ᱦ᣾Т喏Ⱔξ㖀ᱦস
โ䃪ᣓݢஔͷ⩔喏Ჰ᜼㈧㐋጑
҈ࣶ䙹⩡⩡≭䒿ڑ
጑҈࣋⤲ప喋ܲⰤ㶑֫᫥ᐻ喌
各部件工作原理

智能测控部分
智能测控组件中所有电子元件均采用宽温型和工业品级，能够适应温度变化大、电磁干扰严重的恶劣环境，可以长时间不间断地可靠工作，智能化程度高，
控制性能稳定。
基于机械触点的过零投切同步开关技术（新型复合开关技术）
公司总结了机械式接触器、无触点晶闸管和复合开关各自的特点及弊端，并结合多年的开发和实际运行经验，自主研制出新一代．采用微电子软硬件技术对
机械式电磁继电器触点进行有效控制；实现基于机械触点的过零投切低压电力电容器同步开关技术：使其触点二端交流电压为零时闭合，触点闭合时使其二
端交流电流为零时断开．避免投入电容器时产生的涌流对系统电压的冲击．降低设备损耗和提高电容器使用寿命。
低压电力电容器
产品中的低压电力电容采用自愈式低压并联补偿电容器，电容器内使用渐进式加厚锌铝金属化聚丙烯薄膜作为电介质，稳定性与可靠性极高．同一品牌的电
容器中．单台电容量越大则其芯元件越长．直径越粗．元件长导致电阻损耗增大，元件粗则端面导电层面积大且元件内外温差加大，使导电层越容易与极板
间发生脱离，因此使用单台大容量电容器不如使用小容量电容器并联的可靠性高，电容器的投切级数也能得到有效增加．同时，电容器内置温度传感器，反
应电容器过电压、过谐波、漏电流过大和环境温度过高等情况下电容器内部发热程度，实现过温保护。

技术指标
电源条件 保护误差 可靠性参数
◆额定电压：220V/380V ◆电压：≤ 0.5% ◆控制准确率：100%
◆电压偏差：+20% ◆电流：≤ 1.0% ◆控制容许次数：200 万次
◆电压波形：正弦波，总畸变率不大于 2.5% ◆温度：±1℃ （国网电力科学研究院测试报告）
◆工频频率：48.5-51.5Hz 环境条件 电气安全
◆功率消耗：<3W ◆环境温度：-40~40℃ 电气间隙与爬电距离、绝缘强度、安全防护、短
测量误差 ◆相对湿度：400C，20~900h 路度、采用与控制电路防护均符合中华人民共和
◆电压：≤ 0.5% ◆海拔高度：≤ 2000m 国电力行业标准 DL/T842-2003‘压低并联电容
◆电流：≤ 0.5% 器装置使用条件 >、GB/T22582-2008‘低压电
◆功率因数：≤ ±l.5% 力电容器功率因数补偿装置 > 中对应条款要求。
◆温度：±1℃
