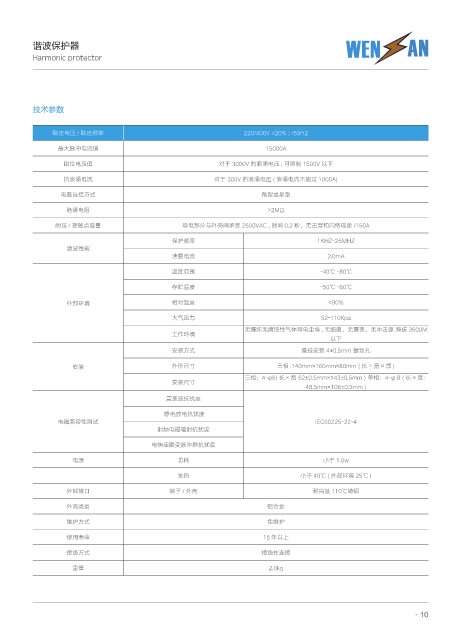

谐波保护器
Harmonic protector
技术参数
额定电压 / 额定频率 220/400V ±20% ; /50HZ
最大脉冲电流值 15000A
钳位电压值 对于 3000V 的浪涌电压 , 可限制 1500V 以下
抗浪涌电流 对于 300V 的浪涌电压 ( 浪涌电流不超过 1000A)
电路连接方式 角型或星型
绝缘电阻 >2MΩ
耐压 / 接触点容量 导电部分与外壳间承受 2500VAC , 时间 0.2 秒，无击穿和闪络现象 /150A
保护频率 1KHZ-25MHZ
滤波性能
泄露电流 2.0mA
温度范围 -40℃ -80℃
存贮温度 -50℃ -60℃
外部环境 相对温度 <90%
大气压力 52-110Kpa
无爆炸无腐蚀性气体导电尘埃 , 无细菌，无震荡，无冲击源 海拔 3500M
工作环境
以下
安装方式 悬挂安装 4±0.5mm 螺丝孔
安装 外形尺寸 三相 :140mm×160mm×80mm ( 长 × 宽 × 厚 )
三相：4-φ6( 长 × 宽 62±0.5mm×143±0.5mm ) 单相：4-φ 8 ( 长 × 宽：
安装尺寸
48.5mm×106±0.5mm )
震荡波抗扰度
静电放电抗扰度
电磁兼容性测试 IEC60225-22-4
射频电磁辐射抗扰度
电快速瞬变脉冲群抗扰度
电源 功耗 小于 1.0w
发热 小于 40℃ ( 外部环境 25℃ )
外部接口 端子 / 外壳 耐高温 110℃铸铝
外壳类型 铝合金
维护方式 免维护
使用寿命 15 年以上
接线方式 接线柱连接
重量 2.0kg
