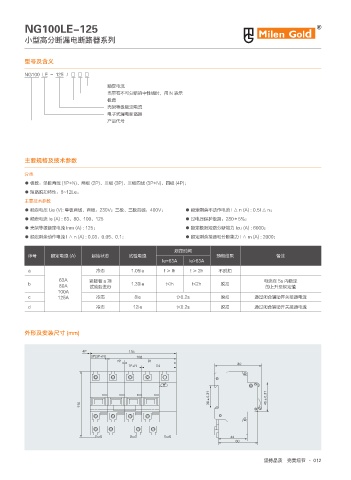

NG100LE-125

小型高分断漏电断路器系列

型号及含义

NG100 LE - 125 / □ □ □
额定电流
当带有不可分断的中性线时，用 N 表示
极数
壳架等级额定电流
电子式漏电断路器
产品代号

主要规格及技术参数

分类
● 极数：单极两线 (1P+N)、两极 (2P)、三极 (3P)、三极四线 (3P+N)、四极 (4P)；
● 短路脱扣特性：8~12Le。
主要技术参数
● 额定电压 Ue (V): 单极两线、两极：230V；三极、三极四线：400V； ● 额定剩余不动作电流 I △ n (A) : 0.5I △ n；
● 额定电流 Ie (A) : 63、80、100、125 ● 过电压保护级别：280±5%；
● 壳架等级额定电流 Inm (A) : 125； ● 额定极限短路分断能力 Icu (A) : 6000；
● 额定剩余动作电流 I △ n (A) : 0.03、0.05、0.1； ● 额定剩余接通和分断能力 I △ m (A) : 2000；

规定时间
序号 额定电流 (A) 起始状态 试验电流 预期结果 备注
Ie=63A Ie>63A
a 冷态 1.05Ie t≥lh t≥2h 不脱扣
63A 紧接着 a 项 电流在 5s 内稳定
b 1.30Ie t<lh t<2h 脱扣
80A 试验后进行 的上升至规定值
100A
c 125A 冷态 8le t>0.2s 脱扣 通过闭合辅助开关接通电流
d 冷态 12Ie t<0.2s 脱扣 通过闭合辅助开关接通电流

外形及安装尺寸 (mm)

1
1 1 /
1
1 /

d d
