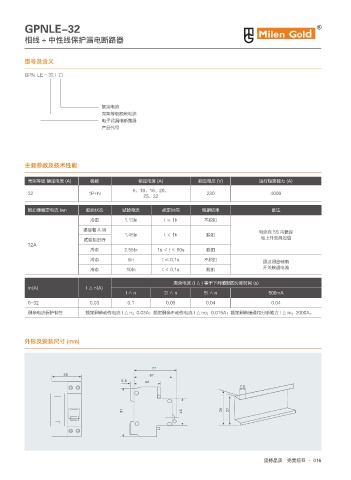

GPNLE-32

相线 + 中性线保护漏电断路器

型号及含义

GPN LE - 32 / □

额定电流
壳架等级额定电流
电子式漏电断路器
产品代号

主要参数及技术性能

壳架等级 额定电流 (A) 极数 额定电流 (A) 额定电压 (V) 运行短路能力 (A)
6、10、16、20、
32 1P+N 230 4000
25、32

脱扣器额定电流 Iwn 起始状态 试验电流 规定时间 预期结果 备注
冷态 1.13ln t≤1h 不脱扣
紧接着 A 项 电流在 5S 内稳定
1.45ln t＜1h 脱扣
试验后进行 地上升至规定值
32A
冷态 2.55In 1s ＜t＜60s 脱扣
冷态 5ln t ≤ 0.1s 不脱扣 通过闭合辅助
冷态 10In t ＜ 0.1s 脱扣 开关接通电流

剩余电流 (I △ ) 等于下列值时的分断时间 (s)
In(A) I △ n(A)
I△n 2I△n 5I△n 500mA
6~32 0.03 0.1 0.08 0.04 0.04

剩余电流保护特性 额定剩余动作电流 I △ n：0.03A；额定剩余不动作电流 I △ no：0.015A；额定剩余接通和分断能力 I △ m：2000A。

外形及安装尺寸 (mm)

坚持品质 完美细节 · 016
