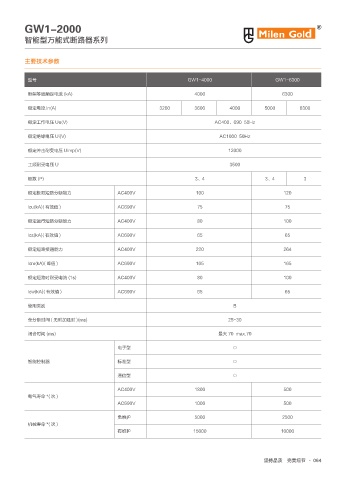

GW1-2000

智能型万能式断路器系列

主要技术参数

型号 GW1-4000 GW1-6300

框架等级额定电流 (kA) 4000 6300

额定电流 ln(A) 3200 3600 4000 5000 6300

额定工作电压 Ue(V) AC400、690 50Hz

额定绝缘电压 Ui(V) AC1000 50Hz

额定冲击耐受电压 Uimp(V) 12000

工频耐受电压 U 3500

极数 (P) 3、4 3、4 3

额定极限短路分断能力 AC400V 100 120

lcu(kA)( 有效值 ) AC690V 75 75

额定运行短路分断能力 AC400V 80 100

lcs(kA)( 有效值 ) AC690V 65 65

额定短路接通能力 AC400V 220 264

lcm(kA)( 峰值 ) AC690V 165 165

额定短路时耐受电流 (1s) AC400V 80 100

lcw(kA)( 有效值 ) AC690V 65 65

使用类别 B

全分断时间 ( 无附加延时 )(ms) 25~30

闭合时间 (ms) 最大 70 max.70

电子型 ○

智能控制器 标准型 ○

通信型 ○

AC400V 1800 500
电气寿命 *( 次 )
AC690V 1000 500

免维护 5000 2500
机械寿命 *( 次 )
有维护 15000 10000

坚持品质 完美细节 · 064
