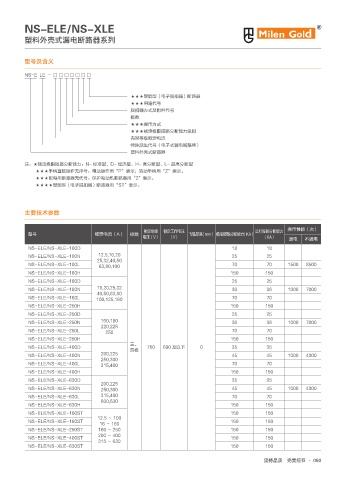

NS-ELE/NS-XLE

塑料外壳式漏电断路器系列

型号及含义

NS-E LE - □ □ □ □ □ □ □

★★★智能型（电子脱扣器）断路器
★★★用途代号
脱扣器方式及附件代号
极数
★★★操作方式
★★★额定极限短路分断能力级别
壳架等级额定电流
特殊派生代号（电子式漏电断路器）
塑料外壳式断路器

注：★额定极限短路分断能力：N- 标准型、D- 经济型、H- 高分断型、L- 超高分断型
★★★手柄直接操作无序号：电动操作用“P”表示；转动手柄用“Z”表示。
★★★配电用断路器无代号：保护电动机断路器用“2”表示。
★★★★智能型（电子脱扣器）断路器用“ST”表示。

主要技术参数

额定绝缘 额定工作电压 运行短路分断能力 操作性能（次）
型号 额定电流（A） 极数 飞弧距离（mm） 极限短路分断能力（KA）
电压（V） （V） （KA）
通电 不通电
NS-ELE/NS-XLE-100D 18 18
NS-ELE/NS-XLE-100N 12.5,16,20 25 25
25,32,40,50
NS-ELE/NS-XLE-100L 63,80,100 70 70 1500 8500
NS-ELE/NS-XLE-160H 150 150
NS-ELE/NS-XLE-160D 25 25
NS-ELE/NS-XLE-160N 16,20,25,32 36 36 1000 7000
40,50,63,80
NS-ELE/NS-XLE-160L 100,125,160 70 70
NS-ELE/NS-XLE-250H 150 150
NS-ELE/NS-XLE-250D 25 25
NS-ELE/NS-XLE-250N 160,180 36 36 1000 7000
220,225
NS-ELE/NS-XLE-250L 250 70 70
NS-ELE/NS-XLE-250H 150 150
三、
NS-ELE/NS-XLE-400D 750 690 及以下 0 35 35
四极
NS-ELE/NS-XLE-400N 200,225 45 45 1000 4000
250,300
NS-ELE/NS-XLE-400L 315,400 70 70
NS-ELE/NS-XLE-400H 150 150
NS-ELE/NS-XLE-630D 35 35
200,225
NS-ELE/NS-XLE-630N 250,300 45 45 1000 4000
NS-ELE/NS-XLE-630L 315,400 70 70
600,630
NS-ELE/NS-XLE-630H 150 150
NS-ELE/NS-XLE-100ST 150 150
12.5 ～ 100
NS-ELE/NS-XLE-160ST 150 150
16 ～ 160
NS-ELE/NS-XLE-250ST 160 ～ 250 150 150
200 ～ 400
NS-ELE/NS-XLE-400ST 150 150
315 ～ 630
NS-ELE/NS-XLE-630ST 150 150
