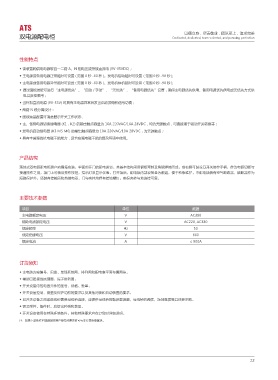

ATS
以德立身，尽责敬业，团队至上，追求完美
双电源配电柜 Dedicated, dedicated, team-oriented, and pursuing perfection

性能特点

◆ 该装置的供电电源取自一二路 A、N 相电压或外接直流电 (9V-35VDC)；
◆ 主电源或备用电源正常延时可设置 ( 范围 0 秒 -60 秒 )。发电机启动延时可设置（范围 0 秒 -90 秒 );
◆ 主电源或备用电源异常延时可设置 ( 范围 0 秒 -60 秒 )。发电机停机延时可设胃（范围 0 秒 -90 秒 );
◆ 通过面板按键可进行“主电源优先”、“自动 / 手动”、“无优先”、“备用电源优先”设置，确保主电源优先供电、备用电源优先供电或无优先方式供
电以及检修用；
◆ 当外加直流电源 (9V-35V) 时具有主电源异常后发出启动发电机信号功能；
◆ 两路 N 线分离设计：
◆ 面板液晶配置可清楚显示开关工作状态，
◆ 主、备用电源切换继电器 (K1．K2) 的输出触点容量为 16A 220VAC/16A 28VDC，均为无源触点，可直接用于驱动开关转换等；
◆ 发电机启动继电器 (K3 M5 M6) 的输出触点容量为 10A 220VAC/10A 28VDC，为无源触点；
◆ 具有丰置强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。

产品结构

落地式双电源配电柜是户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与
接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器作为
短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

主要技术参数

项目 单位 数据
主电路额定电压 V AC380
辅助电路额定电压 V AC220, AC380
额定频率 Hz 50
额定绝缘电压 V 660
额定电流 A ≤ 800A

订货须知

◆ 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
◆ 辅助回路接线原理图、端子排列图。
◆ 开关设备内的电器元件的型号、规格、数量。
◆ 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
◆ 如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。
◆ 需要附件、备件时，应提出种类和数量。
◆ 开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。
注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。
