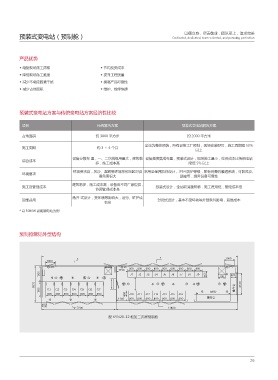

Page 33 - 西安西电中低压电气有限公司

以德立身，尽责敬业，团队至上，追求完美
预装式变电站（预制舱） Dedicated, dedicated, team-oriented, and pursuing perfection

产品优势

◆ 缩短现场施工周期 ◆ 节约投资成本
◆ 降低现场施工难度 ◆ 提升工程质量
◆ 减少不确定因素干扰 ◆ 提高产品可靠性
◆ 减少占地面积 ◆ 维护、检修快捷

预装式变电站方案与传统变电站方案经济性比较

项目 传统解决方案 预装式变电站解决方案

占地面积 约 3000 平方米 约 2000 平方米

全站为整体预装，所有设备工厂预制，现场安装即可，施工周期短 50%
施工周期 约3～4个月
以上
设备分散布 置，一、二次线缆用量大，建筑物 设备高度集成布置，预装式设计，现场施工量小，综合成本比传统电站
综合成本
多，施工成本高 降低 5% 以上
环境要求高，风沙、凝露等环境恶劣地区对设 采用全金属舱体设计，IP54 防护等级，配有完善的暖通系统，可防风沙、
环境要求
备危害很大 凝露等，提升设备可靠性
建筑物多，施工成本高；设备由不同厂家提供，
施工及管理成本 预装式设计，全站取消建筑物，施工费用低，管理成本低
协调管理成本高
敞开 式设计，受环境等影响大，运行、维护成
运维费用 封闭式设计，基本不受环境等外部条件影响，运维成本
本高
* 以 50MW 新能源电站为例

预制舱常见外型结构

+ + + + + + + + +

( ( ( ( ( ( ( + + + + + + + ᧹҈ज

᧹҈ज

配 KYN28-12 柜加二次屏预制舱

26
