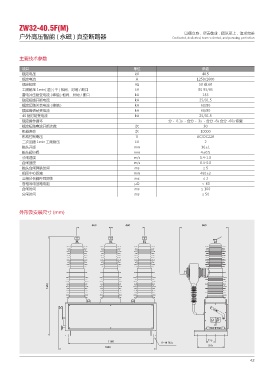

ZW32-40.5F(M)
以德立身，尽责敬业，团队至上，追求完美
户外高压智能 ( 永磁 ) 真空断路器 Dedicated, dedicated, team-oriented, and pursuing perfection

主要技术参数

项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250/1600
额定频率 Hz 50 或 60
工频耐压 1min( 湿 )( 干 ) 相间、对地 / 断口 kV 80 95/95
雷电冲击耐受电流 ( 峰值 ) 相间、对地 / 断口 kA 185
额定短路开断电流 kA 25/31.5
额定短路关合电流 ( 峰值 ) kA 63/80
额定峰值耐受电流 kA 63/80
4S 短时耐受电流 kA 25/31.5
额定操作循环 分－ 0.1s －合分－ 3s －合分 -6s 合分 -60s 恢复
额定短路电流开断次数 次 30
机械寿命 次 10000
机构控制电压 V AC/DC220
二次回路 1min 工频耐压 kV 2
触头开距 mm 16±1
触头超行程 mm 4±0.5
分闸速度 m/s 1.4-1.8
合闸速度 m/s 0.4-0.8
触头合闸弹跳时间 ms ≤5
相间中心距离 mm 460±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ＜ 80
合闸时间 ms ≤ 100
分闸时间 ms ≤ 50

外形及安装尺寸 (mm)

ᦱ ਎ ࠎ㡣
६ ୮

ᦱ਎ ६ ᦱ਎ ୮

Ÿ

42
