P. 53

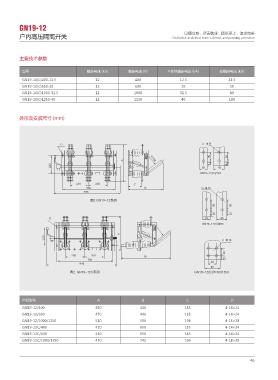

GN19-12
                                                                                 以德立身，尽责敬业，团队至上，追求完美
          户内高压隔离开关                                                          Dedicated, dedicated, team-oriented, and pursuing perfection




          主要技术参数


           型号                          额定电压 (kV)         额定电压 (V)         4 秒热稳定电流 (kA)         动稳定电流 (kA)
           GN19-10(C)400-12.5             12                400                12.5                 31.5
           GN19-10(C)630-20               12                630                 20                   50
           GN19-10(C)1000-31.5            12               1000                31.5                  80
           GN19-10(C)1250-40              12               1250                 40                  100



          外形及安装尺寸 (mm)






                           %                                                               Ÿ


                                                      "
                                                                  Ō

                                                                                        (/      $

                                                           $
                                                                #                          Ÿ

                                        ప  (/     ㈧݃



                      %
                                                                                         (/      $

                                                     "
                                                                                                    Ÿ




                                                                #



                               ప   (/     $㈧݃                                        (/      $





           产品型号                            A                   B                  C                  D
           GN19-12/400                    450                 446                185               4-14×24
           GN19-12/630                    470                 446                185               4-14×24
           GN19-12/1000/1250              510                 500                196               4-18×28
           GN19-12C/400                   420                 690                185               4-14×24
           GN19-12C/630                   430                 690                185               4-14×24
           GN19-12C/1000/1250             470                 745                196               4-18×28
