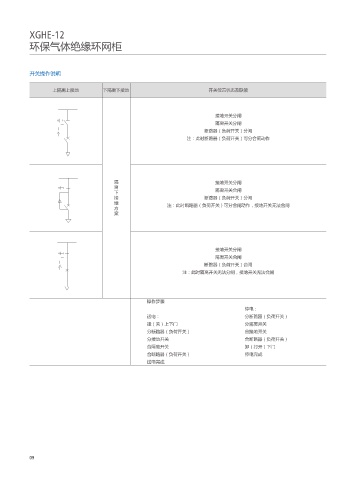

XGHE-12
环保气体绝缘环网柜
开关操作说明
上隔离上接地 下隔离下接地 开关位置状态及联锁
接地开关分闸
隔离开关分闸
断路器（负荷开关）分闸
注：此时断路器（负荷开关）可分合闸动作
隔 接地开关分闸
离
下 隔离开关合闸
接 断路器（负荷开关）分闸
地 注：此时断路器（负荷开关）可分合闸动作，接地开关无法合闸
方
案
接地开关分闸
隔离开关合闸
断路器（负荷开关）合闸
注：此时隔离开关无法分闸，接地开关无法合闸
操作步骤
停电：
送电： 分断路器（负荷开关）
挂（关）上下门 分隔离开关
分断路器（负荷开关） 合接地开关
分接地开关 合断路器（负荷开关）
合隔离开关 卸（打开）下门
合断路器（负荷开关） 停电完成
送电完成
09
